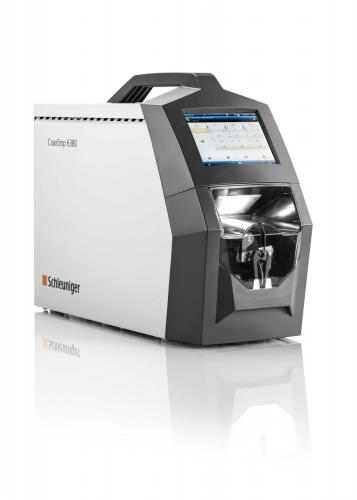

CoaxStrip 6380
Programmierbare, mehrstufige Abisoliermaschine für Koaxial-, Triaxial-, Mehrleiter- und Einzelleiterkabel bis zu 8 mm.
Übersicht
Die CoaxStrip 6380 ist eine programmierbare, mehrstufige Abisoliermaschine für Koaxial-, Triaxial-, Mehrleiter- und Einzelleiterkabel. Sehr schnelle Zykluszeiten, Kabeldurchmesserprüfung, Kabelenderkennung und automatische Kabeleinzugsfunktionen garantieren hohe Präzision und Zuverlässigkeit. Mit der Schleuniger standardisierten S.ON-Benutzeroberfläche für eine einfache Programmierung, einer Kabeldatenbank und 1000 Programmspeichern eignet sich die CoaxStrip 6380 sowohl für die Bearbeitung von kleinen Stückzahlen als auch für Grossserienfertigungen. Sie bietet zudem bestmögliche Flexibilität und Produktivität für Ihre Produktionsanforderungen.
Anwendungsbereich
Material
- Doppelmantelkabel
- Draht
- Einadriges Kabel
- Einzellitzen
- Festleiter / Volldraht
- Geschirmte Leitungen
- Gummi
- High-Speed Datenkabel
- Kabel
- Kapton
- Koaxialkabel
- Leiter
- Litze
- Litzen mit spezieller Isolation
- Mehrleiter- / mehradriges Kabel
- Mikrokoaxialkabel
- Mikrotriaxialkabel
- Polyester
- Polyurethan
- PUR
- PVC
- Silikon
- Teflon®
- Tefzel®
- Triaxialkabel
Verarbeitungsmöglichkeiten
- Abisolieren von Einzelleiterkabeln
- Abisolieren von Innenleitern und Abmanteln
- Abisolieren von Mehrleiterkabeln
- Koaxialkabel abisolieren
- Mehrschichtiges Abisolieren
- Mehrstufiges Abisolieren
- Teilabzüge
- Verarbeitung von Koaxialkabeln
- Verarbeitung von Litzenkabeln
- Verarbeitung von Mehrleiterkabeln
- Verarbeitung von Mikrokoaxialkabeln
- Verarbeitung von SemiFlex-Kabeln
- Verarbeitung von Triaxialkabeln
- Verdrillfunktion
- Voll- und Teilabzüge auf beiden Seiten
- Vollabzüge
- Zweischichtig abisolieren
Technische Daten
| |
| Rohmaterial Durchmesser | Minimum 0.6 mm
Maximum 8 mm |
| Leiter Durchmesser | Minimum 0.15 mm |
| Durchmesser Inkrement | 0.01 mm |
| Abisolierlänge | Maximum 40 mm |
| Abisolierlänge Inkrement | 0.01 mm |
| Abisolierstufen | Maximum 6 |
| Klemmung | Motorisch, Klemmkraft programmierbar |
| Zykluszeit | ≥ 3 Sek. (je nach Kabeltyp und Programmierung) |
| Produktionsrate | 400 - 800 Stk./Std. (je nach Kabeltyp und Programmierung) |
| Speicherkapazität | 1000 Kabel |
| Schnittstellen | 2x USB, 2x Ethernet, 3x SMI (Option) |
| Lärmpegel | 61 db (A) |
| Speisung | 100-240 VAC, 50/60 Hz |
| Druckluft Anschluss | 0.4 - 0.6 Mpa / 4-6 bar / 60 - 90 psi, 5-12 l/min |
| Abmessungen (L x B x H) | 490 x 182 x 353 mm |
| Gewicht | 19 kg |
| CE-Konformität | Die CoaxStrip 6380 entspricht vollumfänglich den CE und EMV-Maschinenrichtlinien (mechanische und elektrische Sicherheit sowie elektromagnetische Verträglichkeit). |
| Wichtiger Hinweis | Im Zweifelsfall empfehlen wir Ihnen, Ihr Kabel durch uns bemustern zu lassen. |
