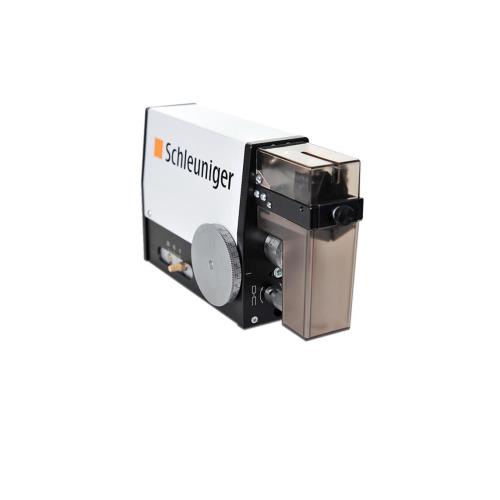

UniStrip 2015
Pneumatische Abisoliermaschine für Kabel bis zu 3.2 mm AD und Abzugslängen bis zu 20 mm.
Übersicht
Die UniStrip 2015 ist eine pneumatisch betriebene Kabelabisoliermaschine. Sie ist die perfekte Lösung um Litzenkabel und kleine mehradrige Kabel bis 3,2 mm Aussendurchmesser abzuisolieren. Die UniStrip 2015 führt Teil- und Vollabzüge bis zu 20 mm aus.
- Ausserordentlich kurze Taktzeiten
- Kein Messerwechsel nötig
- Isoliert extrem kurze Kabel ab
- Einfache Bedienung
- Robust und zuverlässig
Anwendungsbereich
Die tausendfach bewährte Schleuniger Abisoliermaschine verarbeitet Litzen und Drähte. Höchste Abisolierqualität, absolute Wiederholgenauigkeit und einfachste Bedienung zeichnen die UniStrip 2015 aus. Dank dem universellen Messersystem entstehen bei einem Kabelwechsel keine Umrüstzeiten. Hohe Wirtschaftlichkeit, absolute Präzision und kurze Amortisationszeiten zählen zu den wesentlichsten Eigenschaften dieser Maschine. Die kompakte und schmale Bauform erlaubt den parallelen Einsatz von mehreren Geräten an einem Arbeitsplatz, was sich insbesondere bei Abisolierungen von Kabelbaumenden und mehradrigen Kabeln bewährt.
Material
- Draht
- Einadriges Kabel
- Festleiter / Volldraht
- Gummi
- Kabel
- Kapton
- Leiter
- Litze
- PUR
- PVC
- Teflon®
- Tefzel®
Verarbeitungsmöglichkeiten
- Teilabzüge
- Verarbeitung von Litzenkabeln
- Verarbeitung von Mehrleiterkabeln
- Vollabzüge
Mehr
Die Vielseitige für höchste Qualitätsansprüche
Die pneumatisch betriebene Abisoliermaschine UniStrip 2015 zeichnet sich durch einen kompakten Maschinenaufbau, schnelle Taktzeiten und stufenlos einstellbare Leiterdurchmesser sowie Abisolier- und Abzugslängen aus. Mit der UniStrip 2015 werden hauptsächlich Litzen und Drähte abisoliert.
Einstellbare Verarbeitungsparameter
- Abzugslängen Teilabzug
- Abzugslängen Vollabzug
- Einschneiddurchmesser / Einschnitttiefe
- Einschneidposition
Technische Daten
| |
| Leiterquerschnitt | 0,03 – 2,08 mm² (32 – 14 AWG) |
| Durchmesser Präzision | 0,01 mm |
| Rohmaterial Durchmesser | Max. 3,2 mm |
| Abisolierlänge | 1 - 20 mm |
| Abisolierlänge Inkrement | Skalenteilung der Abisolierlänge: 0,5 mm
Skalenteilung der Abzugslänge: 2 mm |
| Zykluszeit | ca. 0,3 s |
| Druckluft Anschluss | 5 - 7 bar |
| Lärmpegel | <75 dB (A) |
| Abmessungen (L x B x H) | 265 x 70 x 135 mm |
| Gewicht | 2,0 kg / 2,4 kg |
| CE-Konformität | Die UniStrip 2015 entspricht vollumfänglich den CE und EMV-Maschinenrichtlinien (mechanische und elektrische Sicherheit, elektromagnetische Verträglichkeit). |
