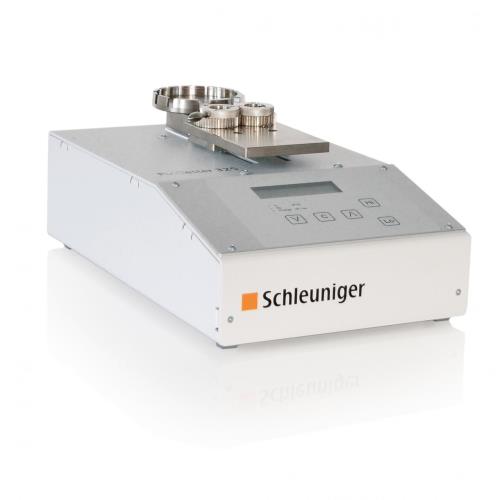

PullTester 325

Übersicht

Der PullTester 325 ist ein motorbetriebenes Tischgerät mit drei Messbereichen zur Ermittlung von Abzugskräften von Crimpverbindungen und geschweissten Verbindungen sowie von vielen weiteren Einsatzmöglichkeiten. Die Möglichkeit in drei Bereichen messen zu können gibt dem PullTester 325 eine unglaubliche Anwendungsflexibilität, sodass ein grosses Spektrum an Messanwendungen möglich ist. Ausserdem ermöglicht diese einmalige Leistungsfähigkeit eine grössere Genauigkeit bei einem breiteren Leitungsspektrum als Testgeräte mit nur einem Bereich. Der PullTester 325 eignet sich hervorragend zur Qualitätsüberwachung in der Produktionsumgebung.

• 3 wählbare Kraftbereiche für eine höhere Genauigkeit in einem grösseren Spektrum an Leitungen
• 2 wählbare Abzugsgeschwindigkeiten
• Motor für konstante Abzugsgeschwindigkeit
• Einfaches LCD Display für problemloses programmieren und blesen
• Wiederholgenaue und präzise Messdaten
• Eine Vielzahl an möglichen Kontakthaltern und Leitungsaufnahmen
• Standard RS 232 Schnittstelle zur Kurvenanalyse mit der optionalen WinCrimp PC Software

Anwendungsbereich

Diese vielseitige Maschine ist - abhängig von den benötigten Abzugsgeschwindigkeiten - in zwei Versionen verfügbar. Beide Versionen haben drei Messbereiche, welche separat kalibriert werden können. Die Standardmessbereiche sind 200 N, 1000 N und 2000 N (45 lbf, 220 lbf, 440 lbf), wobei auch andere Bereiche möglich sind.

• PullTester 325-25: 200 / 1.000 / 2.000 N (45 / 220 / 440 lbf) @ 25 / 50 mm/min (0,98 oder 1,97“/min)
• PullTester 325-50: 200 / 1.000 / 2.000 N (45 / 220 / 440 lbf)  @ 50 / 100 mm/min (1,97 / 3,94”/min)

Handbediente oder pneumatische Abzugskraftmessgeräte können – abhängig von Bediener oder Geschwindigkeit - ungleichmässige Daten liefern. Da einige Prüfvorschriften eine gleichmässige Abzugsgeschwindigkeit fordern, ist der Schleuniger PullTester 325 mit einem Antriebsmotorsystem ausgerüstet, das diese Gleichmässigkeit über den gesamten Messbereich garantiert und somit genaue und zuverlässige Messergebnisse garantiert. Die Abzugskräfte können wahlweise in Newton, Kilopond oder Poundforce gemessen werden. Die standardmässige Kontaktaufnahme mit 14 Positionen ermöglicht das Prüfen der meisten Applikationen. Ausserdem sind weitere Haltevorrichtungen auf Anfrage erhältlich.

Mehr

Besondere Merkmale

• 3 Kraftbereiche 200 N (45 lbf) / 500 N (110 lbf) / 1000 N (220 lbf)
• Einfache LCD-Anzeige für bequemes Ablesen und Programmieren der Abzugskräfte
• Motorantrieb garantiert konstante Geschwindigkeit über den gesamten Messbereich
• RS 232 Schnittstelle für Kurvenanalyse sowie zum Transfer zu Microsoft® Excel
• Flexible Konstruktion ermöglicht viele verschiedene Anwendungen

Optionen

• Kontakt- und Leitungshalter für viele Anwendungen
• Kundenspezifische Kontakt- und Leitungshalter
• WinCrimp Basis-Software
• Alternative Kraftbereiche
• Netzwerkkabel und Zubehör

Modelle

• PullTester 325 -25
• PullTester 325- 50
