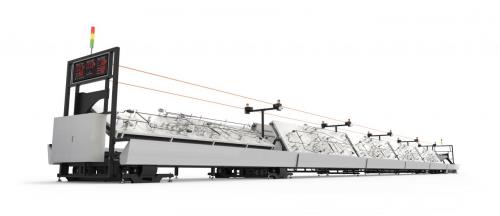

Querlaufende Montagelinie
Kabelsatz-Montagelinien mit geringem Platzbedarf und hoher Sicherheit.
Übersicht
Querlaufende Kabelsatz-Montagelinien haben eine vergleichsweise kleine Grundfläche. Neben dem geringen Platzbedarf bieten sie erhöhte Sicherheit, da der weite Umschwenkbereich konventioneller Linien mit «Umlaufbetrieb» entfällt. Die Arbeitsplatten werden von einem Motor mit Frequenzumrichtersteuerung angetrieben. Sie bewegen sich auf beiden Seiten der Linie entlang der Längsachse bis zur Quertransportposition. Dort werden sie zur gegenüberliegenden Seite geführt, wo sie sich erneut entlang der Längsachse bewegen. Auf diese Weise entsteht eine Kreisbewegung der Arbeitsplatten. Zweiseitige Arbeitsplatten - die als Option angeboten werden - können auf beiden Seiten für die Produktion genutzt werden. Dadurch ergeben sich höhere Produktionsraten und es besteht die Möglichkeit, zwei unterschiedliche Kabelsatztypen auf einer Montagelinie zu produzieren.
Mehr
Merkmale
- Die Arbeitsplatten werden an beiden Enden der Montagelinie quergeführt, wodurch sich der Platzbedarf verringert
- Anzahl und Grösse der Arbeitsplattenhalter sind kundenspezifisch
- Ausführungen mit einseitigen und zweiseitigen Arbeitsplatten erhältlich
- Über eine einfache Bedienschnittstelle kann die Liniengeschwindigkeit eingestellt und die Produktionsrate sowie alle Stillstandzeiten überwacht werden.
Options
- Anzeige der aktuellen Produktionsmenge auf einem Bildschirm
- Aufhängevorrichtung für Dokumente
- Verschiebbare Arbeitsaufnahme
- Arbeitsplatzbeleuchtung
- Arbeitsplatzlüfter
Technische Daten
| |
Arbeitsplatten Seiten | 1 oder 2 |
Geschwindigkeitskorrektur | Frequenzgesteuerter Motor |
Zykluszeit | 145 – 450 s, Einweg-Wechselrichter 60 – 145 s, Zweiweg-Wechselrichter |
Geschwindigkeit | Wechselgeschwindigkeit: 626 – 2087 mm/min Vorschubgeschwindigkeit: 3029.8 mm/min |
Arbeitsplatten Winkel | 60° |
Arbeitsplatten Abmessungen (L x B) | 2400 x 900 mm 3000 x 900 mm 3600 x 900 mm 4200 x 900 mm
Anzahl und Grösse der Arbeitsplattenhalter sind kundenspezifisch. |
