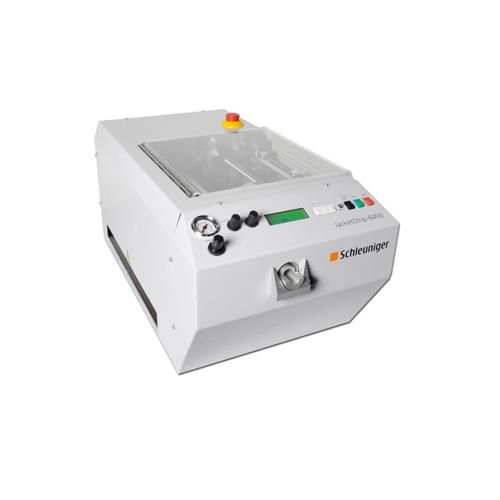

JacketStrip 8400

JacketStrip 8400
Kraftvoller und automatischer Abzug von zähen Isolationen. Voll- und Teilabzüge, Fensterschlitze bis 200 mm.

Übersicht

Die JacketStrip 8400 isoliert automatisch den Mantel oder die Isolation von dünnen, runden Kabeln bis hin zu schwierig zu verarbeitenden Netzkabeln mit Aussendurchmesser bis zu 25 mm ab. Diese vielseitige Maschine führt Voll- und Teilabzüge sowie Fensterschlitze bis zu 200 mm Abzugslänge aus.

  • Geeignet für dicke und stark haftende Isolationsmaterialien
  • Kann Teilabzüge und Fensterschlitze ausführen
  • Rotativer Schneidkopf mit 4-Messer-Technologie. Kein Messerwechsel nötig.
  • Grosse Flexibilität
  • Optimale Wirtschaftlichkeit

Anwendungsbereich

Der Schleuniger JacketStrip 8400 ermöglicht das automatische Abmanteln von runden Kabeln bis zu einem Durchmesser von 26 mm und einer Abisolierlänge von 200 mm. Die solide, kraftvolle Maschine verarbeitet dicke, zähe, weiche und dünne Isolationen in einer hervorrgenden Qualität. Die Wirtschaftlichkeit wird durch einfache Bedienung, kurze Taktzeiten und universellen Einsatzbereich sichergestellt. Das rotativ arbeitende 4-Messer-System sorgt für die Kabelzentrierung und den präzisen Schneidvorgang der Kabelisolation. Nach dem Schneiden des Kabelmantels wird das Isolationsstück mit der konstanten Kraft eines Elektromotors abgezogen (wahlweise Voll-/Teilabzug oder Fensterabisolierung). Pneumatisch betriebene Klemmbacken garantieren die optimale Fixierung des Kabels während dem Abmantelprozess. Der Isolationsabfall wird automatisch ausgeworfen.

Material

  • Draht
  • Einadriges Kabel
  • Festleiter / Volldraht
  • Gummi
  • Kabel
  • Kapton
  • Leiter
  • Litze
  • Mehrleiter- / mehradriges Kabel
  • PUR
  • PVC
  • Teflon®
  • Tefzel®

Verarbeitungsmöglichkeiten

  • Abisolieren von Fenstern
  • Teilabzüge
  • Verarbeitung von Mehrleiterkabeln (Nur Mantel)
  • Verarbeitung von Netzkabeln
  • Vollabzüge

Mehr

Einstellbare Verarbeitungsparameter

  • Abzugsgeschwindigkeit
  • Abzugslängen Teilabzug
  • Abzugslängen Vollabzug
  • Drehzahl des Abisolierkopfes
  • Einschneiddurchmesser / Einschnitttiefe
  • Einschneidposition
  • Messervorschubgeschwindigkeit
  • Spannkraft der Klemmbacken

Merkmale

  • 4-Messer Technik
  • Rotativer Schnitt
  • Kein Messerwechsel für sämtliche verarbeitbaren Kabel
  • Hohe Wiederholgenauigkeit
  • Grosse Einsatzflexibilität
  • Möglichkeit der Fensterabisolierung
  • LCD-Display für Maschinendiagnose

Technische Daten

Rohmaterial Durchmesser

Max. 26 mm

Durchmesser Präzision

0,1 – 0,25 mm (abhängig vom Ø)

CE-Konformität

Der JacketStrip 8400 entspricht vollumfänglich den CE und EMV-Maschinenrichtlinien (mechanische und elektrische Sicherheit, elektromagnetische Verträglichkeit).

Abisolierlänge

Einstellbar von 7 – 200 mm
Optional 200 – 400 mm

Abzugslänge

Einstellbar von 20 – 190 mm

Zykluszeit

Min. 2,2 s (Abhängig von Einschneidezeit, Abzugsgeschwindigkeit und Abzugslänge)

Rohmaterialtyp

PVC, PUR, Gummi, Teflon®, Tefzel®, Kapton, usw.

Schnittstellen

Fusspedal

Druckluft Anschluss

0,5 – 0,7 Mpa (5 – 7 bar)

Speisung

100/115 VAC, 230/240 VAC, 300 VA, 50/60 Hz

Lärmpegel

<70 dB (A)

Abmessungen (L x B x H)

690 x 370 x 330 mm

Gewicht

Net: 48 kg (106 Ibs.)
Gross: 56 kg (124 Ibs.)

Messer

4 Universalmesser
