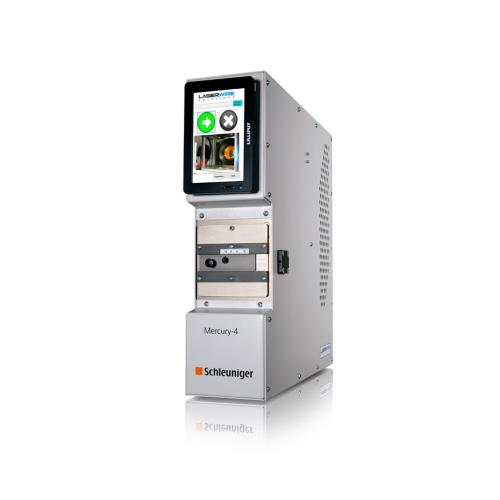

Mercury-4

Mercury-4
Laserbasiertes Abisolieren von Drähten und Kabeln in einer Grösse von 0.0010 bis 16 mm².

Übersicht

Der Halbautomat Mercury-4 durchtrennt dank Lasertechnologie Isolationsmaterial vollständig. Das Anwendungsspektrum umfasst Leiterquerschnitte von einem Tausendstel bis 16 mm². Der Mercury-4 verfügt über einen Farbtouchscreen, über den der Bediener die gespeicherten Programme aufrufen kann. Die dazugehörenden Parameter wie Laserleistung, Geschwindigkeit, Längen, usw. werden automatisch eingestellt. Verschiedene mitgelieferte Führungen lassen sich einfach wechseln und stellen einen flexiblen Einsatz sowie die schnelle Bearbeitung der Leitungsenden sicher. Der Verarbeitungsprozess kann mit Hilfe einer eingebauten Kamera mitverfolgt werden.

  • Die berührungslose Bearbeitung garantiert maximale Verarbeitungsqualität
  • Für alle auf Polymeren basierende Materialien und Isolationsfarben geeignet
  • Kontaktfreier Prozess ohne Verschleiss
  • 0,001 bis 16 mm2
  • Äusserst vielseitig einsetzbar
  • CO2-Laser mit 20 Watt Leistung

Anwendungsbereich

Material

  • Kapton
  • Nylon
  • Polyester
  • Polyesterimid
  • Polyethylen
  • Polyimide
  • Polyurethan
  • PVC
  • Silikon
  • Teflon®
  • Tefzel®
  • Textilglasumflechtung

Verarbeitungsmöglichkeiten

  • Abisolieren von Fenstern
  • Laser Stripping
  • Mantelschlitzen
  • Schirmbearbeitung von unrunden Kabel
  • Verarbeitung von Mehrleiterkabeln (Nur Mantel)
  • Verarbeitung von unrunden Kabel (Nur Mantel)

Mehr

  • Kundenspezifische Hilfen zum Fixieren der Leitungen
  • Auftragsselektion mit Hilfe eines Barcodescanners
  • Integration in eine Cut- & Strip-Verarbeitungslinie
  • Fusspedal
  • 30- und 40-Watt-Laser
  • Emissionsabsaugung

Technische Daten

Leiterquerschnitt

0,001 bis 16 mm²

Rohmaterial Durchmesser

Max. 6 mm, weitere Anwendungen auf Anfrage

Abisolierlänge

Vollabzug: Max. 50 mm

Schlitzlänge

Max. 50 mm

Längen Inkrement

0,1 mm

Laser Beamgeschwindigkeit

2032 mm/s

Linse

Zweiachsige Hochgeschwindigkeits-Galvo-Scanner

Zykluszeit

2 s für die meisten Materialien

Zyklusstart

Über Touchscreen oder über ein optionales Fusspedal

Operationstyp

Umlaufendes Abisolieren, Längsschlitzen, Laserabtragen (Ablation), jedwedes Abisoliermuster in einem Bereich von 50 x 50 mm

Rohmaterialtyp

PTFE (Teflon), ETFE (Tefzel), PVC, Polyurethane, Silikon, Kapton, Polyimide, Polyesterimide, Polyester, Glasfaser, Polyethylen, Nylon

Speicherkapazität

Unbegrenzt

Schnittstellen

USB, Externes Triggersignal

Benutzeroberfläche

7-Zoll-Farbtouchscreen

Lärmpegel

<80 dB (A)

Speisung

100/115 VAC, 230/240 VAC, 1,5 kW | 50/60 Hz

Abmessungen (L x B x H)

Maschine: 500 x 150 x 560 mm
Schaltschrank: 250 x 400 x 500 mm

Gewicht

Maschine: 20 kg
Schaltschrank: 20 kg

Konformität

Der Mercury-4 entspricht vollumfänglich den CE-, OSHA- und FDA-Richtlinien hinsichtlich mechanischer und elektrischer Sicherheit. Schutzklasse 1 mit Laserprodukt der Klasse 4.

Wichtiger Hinweis

Im Zweifelsfall empfehlen wir Ihnen, Ihr Kabel durch uns bemustern zu lassen.

Beim Kabelverarbeitungsprozess mit Laser verlangen die Gesundheits- und Sicherheitsrichtlinien nach einer zwingenden Verwendung von Filtersystemen. Schleuniger bietet Filtersysteme an, welche gesundheitsschädliche Dämpfe, Rauch und Feinstaubpartikel filtert und saubere Luft in die Umgebung zurückführt. Das Produktsortiment beinhaltet aber auch spezifische Filterlösungen für die Bearbeitung von Leitungen, welche PVC enthalten. Es liegt in der Verantwortung des Betreibers, die korrekte Verwendung eines Filtersystems sicherzustellen.
