Konzept

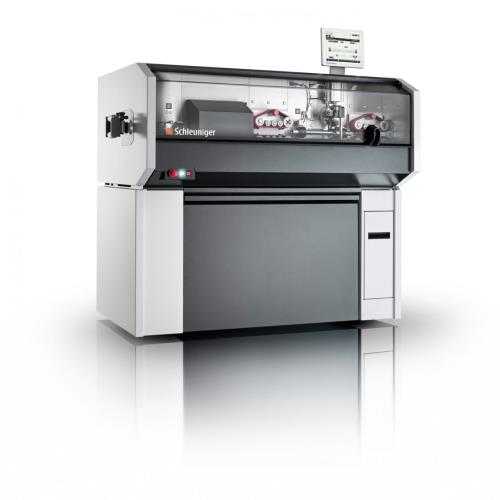

Der MegaStrip 9680 wurde zum automatischen Ablängen und Abisolieren in einem breiten Kabelbereich bis 35 mm Aussendurchmesser entwickelt. Der modulare Aufbau erlaubt eine optimale Lösung, zugeschnitten auf die geforderten Anwendungen und Umgebungsbedingungen des Kunden. Die leistungsstarke Maschine ist in 2 Grundversionen erhältlich und lässt sich mit einer Vielzahl an Optionen zielgerichtet an die Prozesse und Abläufe anpassen. Der MegaStrip 9680 in der Version M verfügt über den von Schleuniger patentierten Mehrmesserkopf mit unerreichten Vorteilen in der Flexibilität der Mehrstufenbearbeitung und Präzision. Der MegaStrip 9680 in der MR-Version hat zusätzlich eine rotative Schneideinheit zum hochpräzisen Schirmschneiden eingebaut.
Beide Maschinenmodelle werden Standard mit dem SmartBlade System geliefert. SmartBlade beinhaltet Messerkassetten, die entsprechend vorbereitet und schnell eingewechselt werden können. Die Maschinen können mit Tintenstrahldruckern mit bis zu 2 Druckköpfen arbeiten. Die Druckköpfe sind nach dem Messerkopf angeordnet, womit sämtliche Abfallstücke vermieden werden können. Die Programmierung erfolgt über ein übersichtliches 10“ Touch-Panel mit selbsterklärenden Icons und intuitiver, einfacher Navigation. Ein breites Angebot an Schnittstellen für Peripheriegeräte ist im Standardlieferumfang ebenfalls enthalten.
Spezielle Merkmale
- Intuitive Programmierung mit farbigem 10“ Touch Panel
- Umfangreiche Bibliotheken für wiederkehrende Kabelenden, Bearbeitungsverfahren und Rohmaterial
- SmartBlade mit Messerkassetten und Bibliotheken für schnelles Umrüsten
- Hochpräzise rotative Schneideinheit mit automatischem Zentriersystem
- Transporteinheiten mit Bändern und Servomotoren für hohe Geschwindigkeit und Zugkraft
- Automatische Ent- und Verriegelung der Führungselemente
- Integriertes System für Kabelabfälle (Isolationsstücke usw.)
- Der modulare Aufbau erlaubt auch eine zukünftige Erweiterung und ermöglicht so eine nachhaltige Investition
- Ein breites Angebot an Optionen machen aus den Maschinen ein kundenspezifisches System
Optionen
- Schneidkraftverstärker für grosse Querschnitte
- Universelle Schlitzeinheit auf dem Messerkopf für präzises Längsschlitzen (kein Offset)
- Mantel und Innenleiterabisolierung in Kombination
- Standardkassetten SmartBlade mit 56 mm und 28 mm Raster oder Kundenspezifische Lösungen
- Bis zu 2 unabhängige Tintenstrahldrucker mit insgesamt 2 Druckköpfen nach der Messerachse
- PC-Software Cayman für vorbereitende Kabelprogrammierung
Technische Daten
| |
| Rohmaterial Durchmesser | Max. 35 mm |
| Leiterquerschnitt | Standard: 120 mm²
Optional: 240 – 300 mm²
Beide abhängig vom Kabeltyp |
| Rohmaterial Länge | Standard:
150 – 999.999 mm (Standard)
225 – 999.999 mm (Konfiguration 2 Drucker)
Kurz-Modus:
< 150 mm (Standard)
< 225 mm (Konfiguration 2 Drucker) |
| Abisolierlänge | < 999.999 mm |
| Abzugslänge | Linke Seite:
220 mm (Standard)
300 mm (Konfiguration 2 Drucker)
Rechte Seite:
360 mm (Standard) |
| Vorschubgeschwindigkeit | 3 m/sec |
| Messerkassette | Standard, schnellwechselbar
2 x 56 mm
4 x 28 mm
56 + 2 x 28 mm
Kundenspezifische Kassetten auf Anfrage |
| Schnittstellen | Ethernet, USB, RS 232, Pre-/Postprocessing Interface, Heissprägen,
2 x Tintenstrahldrucker, Fusspedal, Notstopverknüpfung ESC 1000 |
| Speisung | Anschluss 2L + N: 200 - 240 VAC
3L: 200 - 240 VAC |
| Druckluft Anschluss | 6 bar |
| Abmessungen (L x B x H) | 1590 x 1030 x 1365 mm |
| Gewicht | M Version 435 kg
MR Version 463 kg |
