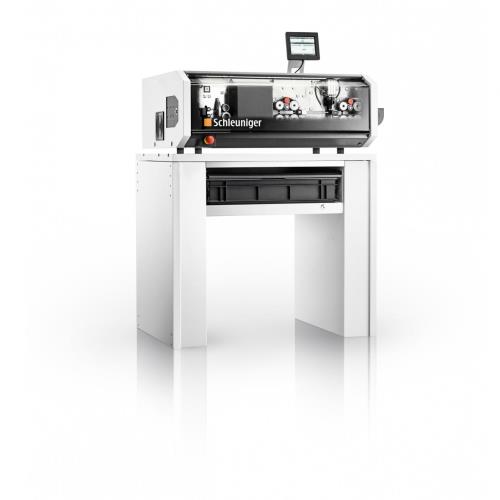

MultiStrip 9480
Die vielseitigste Plattform zum Ablängen und abisolieren. In sechs Maschinenversionen erhältich.
Übersicht
Dank seinen zahlreichen Optionen und einer breiten Palette an Zubehör ist der MultiStrip 9480 die vielseitigste Cut-&-Strip-Plattform von Schleuniger. Bei der MultiStrip 9480 handelt es sich um eine komplette Produktfamilie, die in sechs Versionen erhältlich ist.
Das frei programmierbare rotative Einschneiden mit den Maschinenversionen MR, RS and RSX befähigt zur hochpräzisen Verarbeitung von Koaxialkabeln und anderen Mehrschichtanwendungen. Dank weiteren Merkmalen, wie zum Beispiel dem Schleuniger Mehrmesserkopf, sind die Anwendungsmöglichkeiten nahezu endlos. Für jeden MultiStrip 9480 steht eine Vielzahl an Zubehör zur Verfügung, mit dem die Maschine zu einer vollautomatischen Kabelverarbeitungslinie aufgewertet werden kann.
Produktivität am Maximum
Kurze Umrüstzeiten sowie das schnelle und einfache Einrichten der Maschine ermöglichen eine grössere Anzahl an Kabeln pro Zeiteinheit zu fertigen.
Vereinfachte Programmierung
Jede der sechs Maschinenversionen ist mit einer leistungsstarken Steuerungssoftware ausgestattet. Das einzigartig clevere Programmierkonzept ermöglicht die tadellose Arbeit auch gelegentlichen Maschinenbedienern.
Anwendungsbereich
Material
- Beschichtete Faser (buffer)
- Beschichtete Faser (coating)
- Draht
- Duplex-Glasfaserkabel
- Einadriges Kabel
- Einzellitzen
- Faserbändchen
- Festleiter / Volldraht
- Fiberoptikkabel, Folie, usw.
- Flachbandkabel
- Flachmaterial
- Geschirmte Leitungen
- Glasfaserkabel (GOF)
- Gummi
- Gummischnur / Profile
- Kevlar
- Kevlarfasern
- Koaxialkabel
- Leiter
- Litze
- Litzen mit spezieller Isolation
- Mehrleiter- / mehradriges Kabel
- POF
- PUR
- PVC
- Schlauch
- Schlauchmaterial
- Schnur
- Teflon®
- Textilglasumflechtung
- Triaxialkabel
- Ummanteltes Flachkabel
Verarbeitungsmöglichkeiten
- Abisolieren von Innenleitern und Abmanteln
- Ablängen
- Abmanteln extrem dünner Isolierungen
- Abmanteln von Mehrfachleiterkabeln
- Kabelmarkierung
- Längstrennen und separat auf verschiedene Längen abisolieren
- Mehrschicht mit Kabelschirmverarbeitung (Koax, Hybrid, etc.)
- Mehrschichtiges Abisolieren
- Mehrstufiges Abisolieren
- Mehrstufiges Abisolieren, Schlitzen und Fenster abisolieren
- Voll- und Teilabzüge auf beiden Seiten
Technische Daten
| |
| Rohmaterial Durchmesser | S/M/MR/RS Max. 12,5 mm
RSX/RX Max. 6,5 mm |
| Leiterquerschnitt | S/M/MR/RS Max. 20 mm² (4 AWG)
RSX/RX Max. 6 mm² (10 AWG) |
| Rohmaterial Länge | S/M/MR/RS: 59 - 1.000.000 mm
RSX/RX: 21,5 - 1.000.000 mm |
| Rohmaterial Länge (ohne Short-Modus) | S/M/MR/RS: 8 - 59 mm
RSX/RX: 8 - 21,5 mm |
| Abisolierlänge | 0,1 – 1.000.000 mm |
| Abzugslänge | Linke Seite:
S/M/MR: 95 mm
RS/RSX: 95 mm
RX: 17,3 mm
Rechte Seite:
S/M/MR: 195 mm
RS/RSX: 135 mm
RX: 40,3 mm |
| Schnittstellen | Standard: 2 x USB, 2 x Ethernet, Schnittstellen für PreFeeder, Heissprägegeräte und Posprocessing-Geräte
Optional: 5 zusätzliche SMI (Schleuniger Machine Interface) für bis zu zwei Beschriftungssysteme, unterschiedliche Peripheriegeräte, und Not-Aus-Schaltung. |
| Speisung | 100-240 VAC, 50/60 Hz |
| Druckluft Anschluss | S/M/MR: Max. 7 bar (105 psi) Optional
RS/RSX/RX: Max. 7 bar (105 psi) Ausblaskit |
| Abmessungen (L x B x H) | S/M: 734 x 698 x 333 mm
MR/RS/RSX: 934 x 698 x 333 mm
RX: 734 x 698 x 333 mm |
| Gewicht | S: 80 kg
M: 86 kg
MR: 89 kg
RS/RSX: 95 kg
RX: 72 kg |
