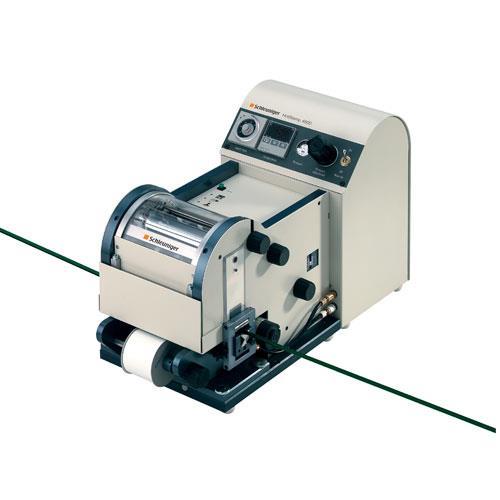

HotStamp 4500
Heissprägegerät Der Schleuniger HotStamp 4500 ist ein Heissprägegerät für eine Vielzahl von Isolationsmaterialien; z.B. PVC, Teflonâ, Tefzelâ, vernetzte Kabel (cross-linked), SXL und GXL biszu 15 mm Aussendurchmesser.
Funktion
Mit diesem kompakten Gerät ist es möglich, beide Kabelenden gleichzeitig unterschiedlich mit bis zu je 16 Zeichen zu prägen. Dadurch können auch fortlaufende Doppelprägungen eingestellt und damit eine höhere Produktionsrate erzielt werden. Der HotStamp 4500 kann mit jedem Schleuniger Abläng- oder Abläng- / Abisolierautomaten kombiniert werden. Ein als Option erhältliches Fusspedal ermöglicht auch den autonomen Einsatz des HotStamp 4500.
Besondere Merkmale
- Breite Bearbeitungszone zum Markieren beider Kabelenden
- Einstellbarer Hub für maximale Produktionsrate entsprechend der Kabelgrösse
- Grosse Auswahl von Prägerädern und Folien
- Schneller Folienwechsel dank Folienschublade
- Standard Universal-Kabelführung ermöglicht das Bedrucken von Kabeln bis zu 15 mm Aussendurchmesser
- Integrierter Temperaturregler
Technische Daten
| Eigenschaften | Wert |
| Schnittstellen zu | EcoStrip 9300, OmniStrip 9400, PowerStrip 9500, OC 3950, MegaStrip 9600 |
| Kabeldurchmesser | Min. 1.0 mm
Max. 15.0 mm |
| Max. # Prägeräder | 38 (nur mit kundenspezifischer Folie) oder 2 x 16 für Kabelendprägung |
| Zeichen pro Prägerad | 40 (verwendet gleiche Prägeräder wie der HotStamp 4140) |
| Prägedruck | 0 – 6 bar (0 – 90 psi) |
| Prägetemperatur | 0 – 205° C (integrierter Temperaturregler) |
| Prägezeit | 0.1 – 1.2 Sekunden einstellbar |
| Prägeräder | Typ: Radiused
Grössen horizontal: 1.2 / 1.5 / 1.6 / 1.7 / 1.8 / 2.0 / 2.1 / 2.3 mm*
Grössen vertikal: 1.2 / 1.6 mm*
Horizontal “+” anstelle “/” 1.5 / 1.6 / 1.8 / 2.3 mm
Räderkonfigurationen: A to Z; 0 to 9; -/. and blank *feet = on stock |
| Prägefolien | Typen: Standard (allgemeine Verwendung); Teflon® (für Teflon®)
700K (für vernetzte Kabel = cross-linked, SXL, GXL)
Farben: Schwarz, Weiss (weitere Farben auf Anfrage)
Breiten: 29 mm und 50 mm
Verbrauch pro Markierung: 3 mm einstellbar |
| Anschlüsse | Druckluft: 6 bar (90 psi)
Elektrisch: 230 / 120 Volts (50 / 60 Hz) 35 VA |
| ISchnittstellen | Input: Produktionsstart über 24 VDC Kontakt
Output: Kontakt geschlossen („Marker busy“) |
| Abmessungen (L x B x H) | 230 x 535 x 305 mm |
| Gewicht | 26 kg |
| CE – Konformität | Der HotStamp 4500 entspricht vollumfänglich den CE und EMV-Maschinenrichtlinien
(mechanische und elektrische Sicherheit, elektromagnetische Verträglichkeit). |
| Wichtiger Hinweis | Wir empfehlen, im Zweifelsfall Ihr Kabel durch uns bemustern zu lassen. |
