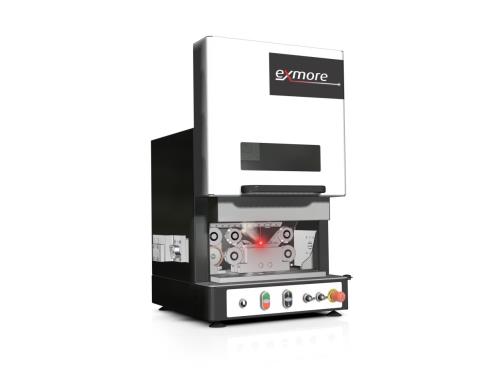

Laser Marking System

Laser Marking System
Lasermarkieren ist eines der schnellsten Markierverfahren auf dem Markt, das ohne Verbrauchsmaterialien wie Tinte, Lösungsmittel oder Markierfolie auskommt.

Übersicht

Lasermarkieren ist eines der schnellsten Markierverfahren auf dem Markt, das ohne Verbrauchsmaterialien wie Tinte, Lösungsmittel oder Markierfolie auskommt. Der Laserstrahl erzeugt eine hochpräzise und reproduzierbare Markierung und ist daher Garant für ein überdurchschnittliches Endresultat. Doch das ist nicht alles: Nebst der hohen Präzision ist die Laserbeschriftung langfristig auch die wirtschaftlichste Lösung beim Beschriften von Leitungen oder Kabeln.

Deshalb haben Schleuniger und die Exmore Gruppe in einer Zusammenarbeit ein Inline-Schneide-, Abisolier- und Laserbeschriftungssystem entwickelt. Dieses besteht aus dem Exmore Laserbeschriftungssystem und einer der neuesten Schneide- und Abisoliermaschinen von Schleuniger. Das gesamte System wird von der Schleuinger Cayman Wirelist Processing Software und dem Cayman Device Connector Add-In gesteuert.

  • Ergonomische Laserbeschriftungsarbeitsstation
  • Mit vertikaler Schiebetür für einen einfachen Zugang
  • Einfache Bedienung mit minimalen Einrichtungsanforderungen
  • Ideal für anspruchsvolle Markierungsanwendungen
  • Statische oder dynamische (on the fly) Leitungs- und Kabelmarkierungen

Anwendungsbereich

Vielseitigkeit der Markierungen

Texte, Logos, Barcodes, Uhrzeiten, Daten und sogar fortlaufende Seriennummern können überall entlang einer Leitung oder eines Kabels markiert werden.

Inline-Integration reduziert das Handling und steigert die Effizienz

Das Markieren von Leitungen und Kabeln als Teil eines Inline-Markierungs-, Mess-, Schneide- und Abisoliersystems stellt sicher, dass die richtigen Markierungen immer an der richtigen Stelle platziert werden. Die Kabel werden automatisch positioniert und gelasert, wodurch Bestückungsfehler vermieden und Arbeitskosten reduziert werden.

Mehr

Inline-Integration reduziert das Handling und steigert die Effizienz

Das Markieren von Leitungen und Kabeln als Teil eines Inline-Markierungs-, Mess-, Schneide- und Abisoliersystems stellt sicher, dass die richtigen Markierungen immer an der richtigen Stelle platziert werden. Die Kabel werden automatisch positioniert und gelasert, wodurch Bestückungsfehler vermieden und Arbeitskosten reduziert werden.

Programmierbarkeit

Dank der Schleuniger Cayman Software können ganze Kabellisten mit sämtlichen Parametern gespeichert und in einfachen Schritten wieder aufgerufen werden.

Optionen
  • Zahlreiche Zuführgeräte verfügbar
  • System- und Anbautisch, Linearführung und Kabelrichter
  • Zahlreiche Wickel- und Ablagesysteme verfügbar
Vorteile
  • Hochpräzise
  • Lesbarkeit: hohe Auflösung, hoher Kontrast
  • Schnelle Einrichtung
  • Geringe Wärmeleitung
  • Vielseitige und dauerhafte Markierung

Technische Daten

Rohmaterialtyp

Leitungen und Kabel mit verschiedenen Isolationstypen wie Teflon, PVC, PUR, etc.

Rohmaterial Durchmesser

3 - 32 mm

Markierungsarten

Ende, fortlaufend, andere

Rohmaterial Länge

Je nach Modell der Abläng- und Abisoliermaschine

Abzweig

Eine Abisolierlänge

Maschinen Kompatibilität

EcoStrip 9380, MultiStrip 9480, PowerStrip 9550 und MegaStrip 9650

Gewicht

90 - 95 kg

Abmessungen (L x B x H)

Arbeitsstation: 450 x 550 x 515 mm
Steuergerät: 550 x 106 x 106 mm

Prozessor

Dual core

Laserleistung

30W (Standard-Faserlaser); auch 20 und 50 Watt verfügbar

Markierungsfeld

Statischer Modus: Maximal 100 mm
Dynamischer (on the fly) Modus: Unbegrenzte Länge

Netzwerk

TCP/IP

Beleuchtung

LED mit Dämmerungsschalter

Speisung

115 - 230VAC 50/60 Hz 600VA

Kühlung

Luft- oder wassergekühlt, je nach Lasertyp

Schriftarten

Laser Font, True Type Font, Crystal Font, Open Type Font, Laser Font erweitert, Crystal Font erweitert, Free Type Font

Unterstützte Dateien

Cayman-Artikellistendateien (*.cwl) und CSWIN ASCII-Importdateien (*.txt)

Strichcodes

EAN128C / EXT-2 (=EAN-2) / EXT-5 (=EAN-5)

2D-Codes

Datenmatrix, QR-Codes (quadratisch und rechteckig)

Wichtiger Hinweis

Im Zweifelsfall empfehlen wir Ihnen, Ihr Kabel / Schlauch durch uns bemustern zu lassen.

Laser Arten

Faser (Standard), Mopa, Grün, UV, CO2, YAG
