CableCoiler 500

CableCoiler 500
Kabelwickelautomat Der CableCoiler 500 ist ein einfacher und wirtschaftlicher Kabelwickler mit einer Arbeitsstation für Kabel und Drähte. Das Gerät ist für den synchronisierten Betrieb mit Schleuniger Abläng- und Abisoliermaschinen ausgelegt. Dank der grossen Flexibilität, ergonomischen Bauweise und einfachen Bedienung ist der CableCoiler 500 als Wickelstationin einer effizienten Produktionslinie perfekt integrierbar.

Funktion

Das bearbeitete Kabel wird durch ein Führungsrohr zum sich drehenden Wickeltopf transportiert. Die Wickeltopfgeschwindigkeit ist mit der Transportgeschwindigkeit des Kabels synchronisiert um einen gleichmässigen Ringwickel zu erreichen. Zudem hält der CableCoiler 500 bei einem Stopp des Kabelautomaten für Bearbeitungsschritte ebenfalls an. Der Bediener kann den Ringdurchmesser einfach einstellen, indem er die „relative Geschwindigkeit“ ändert. Nach dem Kabelauswurf aus dem Automaten wickelt der CableCoiler 500 das Kabel selbständig fertig, sodass der Bediener den Kabelring einfach entnehmen kann.

Besondere Merkmale

  • Synchronisierte Wickelgeschwindigkeit mit einstellbarer „Relativgeschwindigkeit“
  • Unterstützung des Schleuniger WS/Postfeed Standards
  • Fertigwickeln des Kabels nach dem Kabelauswurf (für alle Maschinen mit WS/Postfeed-Interface einstellbar)
  • Optischer Sensor für synchronisierten Betrieb mit Maschinen, die nicht über das WS/Postfeed-Interface verfügen
  • Geschweisster Grundrahmen mit einem weiten Bereich zur Höheneinstellung
  • Feststellbare Rollen für den einfachen internen Transport

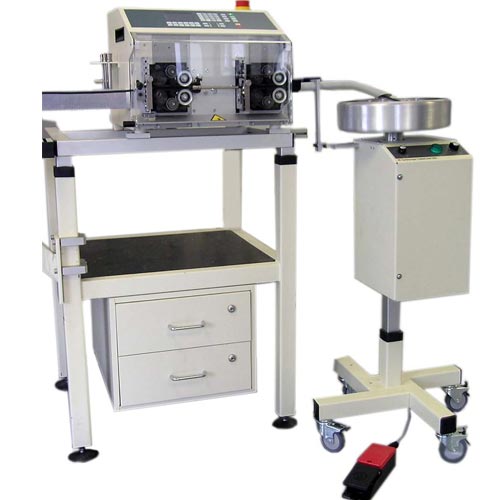

EcoStrip 9320 and CableCoiler 500EcoStrip 9320 mit CableCoiler 500
Easy handling of the Cable coilsEinfaches Handling der Kabelringe

Technical Specifications

Eigenschaften

Wert

Kabeldurchmesser

Bis 12 mm

Kabellänge

1’800 mm

Ring Innendurchmesser

Min. 150 mm

Ring Aussendurchmesser.

Max. 300 mm

Kabelring Gewicht

Max. 4 kg

Wickeldrehzahl

Max. 250 U/min

Wickelgeschwindigkeit

2 m/s

Kabelachse Führungsrohr

864 – 1'067 mm einstellbar

Schnittstellen

WS/Postfeed Interface (für Schleuniger Maschinen mit WS/Postfeed Standard)
Optical Interface (für Schleuniger Maschinen oder Geräte Dritter Hersteller)
Fusspedal zum Auslösen der Prozesses (nur in Verbindung mit WS/Postfeed
Interface)

Speisung Netzgerät

110, 115, 230/240 VAC

Verbrauch

100 VA max.

Druckluft

Nicht erforderlich

Abmessungen (L x B x H)

610 x 560 x 1'000 mm

Nettogewicht

20 kg

CE-Konformität

Der CableCoiler 500 entspricht vollumfänglich den CE und EMV-Maschinenrichtlinien
(mechanische und elektrische Sicherheit, elektromagnetische Verträglichkeit).

Wichtiger Hinweis

Wir empfehlen, im Zweifelsfall Ihr Kabel durch uns bemustern zu lassen.
