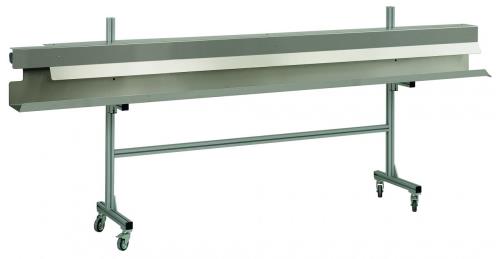

WireStacker 1000

Passiver Kabelstapler mit Führungskanal und Auffangwanne. Für Kabel mit einer Länge bis 3 m.

Übersicht

Der WireStacker 1000 ist ein passiver Kabelstapler mit einem Führungskanal und einer Auffangwanne. Er verarbeitet lange Kabel bis 3 m und kleine Leiterquerschnitte bis 0,34 mm² (22 AWG).

Anwendungsbereich

Der WireStacker 1000 ist ein passives Kabelstapler-System, welches Kabel auffängt, die mit Schleuniger Cut & Strip Maschinen verarbeitet wurden.

Mehr

Funktion

Das Kabel wird mit den Transportrollen des Automaten in das Auswurfrohr des Staplers befördert. Nach der Verarbeitung eines jeden Kabels sendet der Automat ein Steuersignal zum Kabelstapler, welches den Auswurf des Kabels in die Wanne auslöst. Der WireStacker 1000 kann Kabel von mindestens 0.75 mm2 verarbeiten.

Merkmale

Kostengünstige Lösung, die eine selbständige Verarbeitung erlaubt
Der WireStacker 1000 kann Kabel bis zu einer Länge von 3.0 m stapeln
Vermindert erheblich den Aufwand beim Verarbeiten von langen Kabeln
Konstruktion garantiert eine fast unlimitierte Anzahl von Arbeitsabläufen
Die offene Konstruktion erlaubt je nach Kabelsteifigkeit das Verarbeiten von Kabeln, die länger als 3.0 m sind
Verwendet das spezielle Kabelstapler Interface des EcoStrip 9300 / 9320, OmniStrip 9450, des PowerStrip 9500 / 9550 oder des MegaStrip 9600
Konstruktion aus rostfreiem Stahl mit solidem Aluminiumrahmen
Verarbeitet problemlos kurze wie auch lange Kabel

Technische Daten


Rohmaterial Durchmesser	Max. 25,4 mm Aussendurchmesser
Rohmaterial Länge	Bis zu 3000 mm, grössere Längen sind je nach Kabel möglich.
Kabelachsen Höhe	Einstellbar: 610 - 1060 mm
Druckluft Anschluss	5-6 bar (WireStacker 1000 mit Luftdruckregler / Manometer) <0,03 m³ / min. bei 550 kPa
Abmessungen (L x B x H)	3000 x 470 x 1170 mm
Gewicht	55 kg
CE-Konformität	Der Kabelstapler WireStacker 1000 entspricht vollumfänglich den CE und EMV-Maschinenrichtlinien (mechanische und elektrische Sicherheit, elektromagnetische Verträglichkeit).
