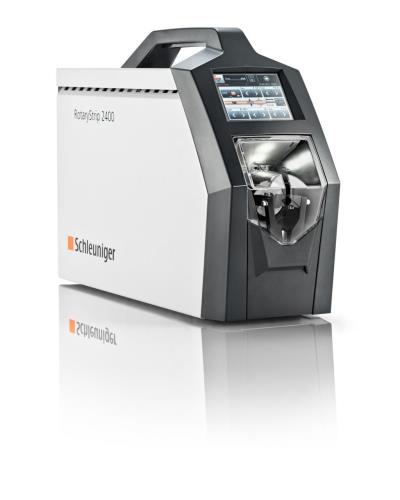

RotaryStrip 2400

Archiv

Programmierbare Abisoliermaschine für die Verarbeitung im Querschnittbereich von 0.013 - 6 mm² (36 - 10 AWG).

Übersicht

Die vollprogrammierbare RotaryStrip 2400 Abisoliermaschine besticht durch ihre Präzision und Flexibilität. Durch die universell gestalteten Messer, Zentrierbacken und Klemmbacken kann eine grosse Kabelvielfalt im Querschnittbereich von 0,013 bis 6 mm² (36 – 10 AWG) verarbeitet werden, ohne irgendwelche mechanischen Einstellungen vornehmen zu müssen. Somit fallen umrüstbedingte Maschinenstillstände weg und erhöhen den Produktionsausstoss. Nebst sämtlichen runden Kabeln mit gängigen Isolationen wie beispielsweise PVC eignet sich die RotaryStrip 2400 speziell auch für die Verarbeitung von anspruchsvollen Isolationen wie Teflon, Kapton oder hitzebeständigen Isolationen mit Textilglasumflechtung. Zudem kann die RotaryStrip 2400 auch für das definierte Verdrillen des Leiters im Bereich von 0,14 mm² bis 2,5 mm² (26 - 13 AWG) eingesetzt werden.

Intuitive Programmierung via Touch Panel
Messer, Zentrier- und Klemmbacken können für den ganzen Kabelverarbeitungsbereich verwendet werden
Sehr sensitiver Auslösemechanismus
Visuell kontrollierbarer Abisoliervorgang
Definiertes Verdrillen der Innenleiter
Barcode Scanner Funktion

Anwendungsbereich

Die Schleuniger RotaryStrip 2400 isoliert Kabel und Drähte im Bereich von 0,013 bis 6 mm² und bis 7 mm Aussendurchmesser ab. Der rotative Abisolierkopf der Maschine ist mit zwei universal Hartmetall-Messern (Hartmetallmessern) sowie zwei universal Zentrierbacken bestückt, welche auch schwierigste Kabelisolationen in hervorragender Qualität verarbeiten. Zusätzlich kann die RotaryStrip 2400 auch für das definierte Verdrillen des Leiters eingesetzt werden. Die programmierbaren Verdrill-Bearbeitungsparameter garantieren perfekte und wiederholgenaue Verdrillungen. Kabelprogramme können dank der implementierten Kabeldatenbank und der intuitiven menügeführten Dateneingabe in kürzester Zeit erstellt und gespeichert werden.

Beim Benutzen der RotaryStrip 2400 führt der Bediener das Kabel bis zum Anschlagsensor. Danach wird das Kabel automatisch geklemmt und der Abisoliervorgang ausgeführt. Sobald das abisolierte Kabel von den Klemmbacken freigegeben wird kann es der Maschine entnommen werden.

Material

Draht
Einadriges Kabel
Festleiter / Volldraht
Kabel
Kapton
Leiter
Litze
Mehrleiter- / mehradriges Kabel
Teflon®
Textilglasumflechtung

Verarbeitungsmöglichkeiten

Mehrstufiges Abisolieren
Teilabzüge
Verarbeitung von Litzenkabeln
Verarbeitung von Mehrleiterkabeln
Verdrillfunktion
Vollabzüge

Mehr

Merkmale

Intuitive Programmierung via Touch Panel
Messer, Zentrier- und Klemmbacken können für den ganzen Kabelverarbeitungsbereich verwendet werden
Hochsensitiver Auslösemechanismus
Visuell kontrollierbarer Abisoliervorgang
Definiertes Verdrillen der Innenleiter
Barcode Scanner Funktion

Programmierbare Verarbeitungsparameter

Abzug mit oder ohne Rotation des Abisolierkopfes
Abzugsgeschwindigkeit
Abzugslängen Teilabzug
Abzugslängen Vollabzug
Ausschneidezeit
Drehrichtung des Abisolierkopfes
Drehzahl des Abisolierkopfes
Einschneiddurchmesser/Einschnitttiefe
Messerrückstellung vor dem Abziehen (Wayback)
Messervorschubgeschwindigkeit
Spannkraft der Klemmbacken

Technische Daten


Leiterquerschnitt	0,013 – 6 mm² (36 – 10 AWG)
Rohmaterial Durchmesser	Max. 7 mm
Durchmesser Inkrement	0,01 mm
Abisolierlänge	Min. 0,1 mm Max. 34 mm
Abisolierlänge Inkrement	0,1 mm
Zykluszeit	0,35 s (0,75 mm² Kabel, Abisolierlänge 10 mm, Abzugslänge 5 mm)
Zyklusstart	Automatischer Trigger-Test ohne Update
Rohmaterialtyp	PVC, PUR, Gummi, Teflon®, Tefzel®, Kapton, usw.
Klemmung	Programmierbare Klemmkraft
Speicherkapazität	1000 Kabel (Speicherfunktion nur mit “Extended Wire“)
Schnittstellen	Fusspedal, USB „Host“
Optionen	Fusspedal, spezial Klemmbacken
Lärmpegel	<70 dB (A)
Speisung	100/115 VAC, 230/240 VAC, 100 VA / 50/60 Hz
Abmessungen (L x B x H)	390 x 130 x 280 mm
Gewicht	10 kg
CE-Konformität	Die RotaryStrip 2400 entspricht vollumfänglich den CE und EMV-Maschinenrichtlinien (mechanische und elektrische Sicherheit,elektromagnetische Verträglichkeit).
