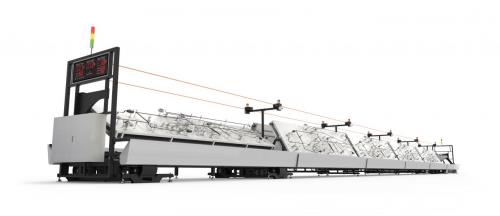

Transverse Type Assembly Line
Priečne montážne linky pre káblové zväzky šetria priestor na podlahe a zvyšujú bezpečnosť odstránením širokej oblasti oblúkov na koncoch tradičných montážnych liniek „rotačného štýlu“.
Prehľad
Priečne montážne linky pre káblové zväzky šetria priestor na podlahe a zvyšujú bezpečnosť odstránením širokej oblasti oblúkov na koncoch tradičných montážnych liniek „rotačného štýlu“.
Pracovné dosky na každej strane montážnej linky poháňané frekvenciou riadeným motorom sa pohybujú v priamej čiare pred dosiahnutím polohy priečneho lineárneho pohybu. V tomto bode sa pracovné dosky na každom konci montážnej linky premiestnia z jednej strany na druhú a potom opäť pokračujú v priamej čiare, aby dokončili cyklus.
Voliteľná obojstranná doska umožňuje použitie oboch strán dosky na výrobu. To má za následok vyššie výrobné rýchlosti a poskytuje príležitosť na výrobu dvoch rôznych typov zväzkov na jednej montážnej linke.
- Pracovné dosky sa priečne premiestnia na každom konci montážnej linky, šetriac tým podlahovú plochu
- Množstvo a veľkosť držiakov sú špecifické pre zákazníka
- Dostupné sú verzie pre jednostrannú aj obojstrannú pracovnú dosku
- Jednoduché používateľské rozhranie umožňuje zákazníkom nastaviť rýchlosť linky a sledovať výrobnú rýchlosť
Ďalšie informácie
Možnosti
- Displej s aktuálnou kvantitou produkcie
- Systém na zavesenie dokumentov
- Posuvný pracovný držiak
- Osvetlenie pracovnej dosky
- Ventilátory pre pracovnú dosku
Technické špecifikácie
| |
Strany pracovnej dosky | 1 alebo 2 |
Ovládanie rýchlosti | Frekvenciou riadený motor |
Rýchlosť cyklu | 145-450 s, jeden invertor;
60-145 s, dvojité invertory |
Rýchlosť | Priečna rýchlosť pohybu: 626-2087 mm/min
Rýchlosť výmeny: 3029.8 mm/min |
Uhol pracovnej dosky | 60° |
Rozmery pracovnej dosky (D x Š) | 2,400 x 900 mm (94.5 x 35.4“)
3,000 x 900 mm (118.1 x 35.4“)
3,600 x 900 mm (141.7 x 35.4“)
4,200 x 900 mm (165.4 x 35.4“)
(Množstvo a veľkosť držiakov sú špecifické pre zákazníka) |
