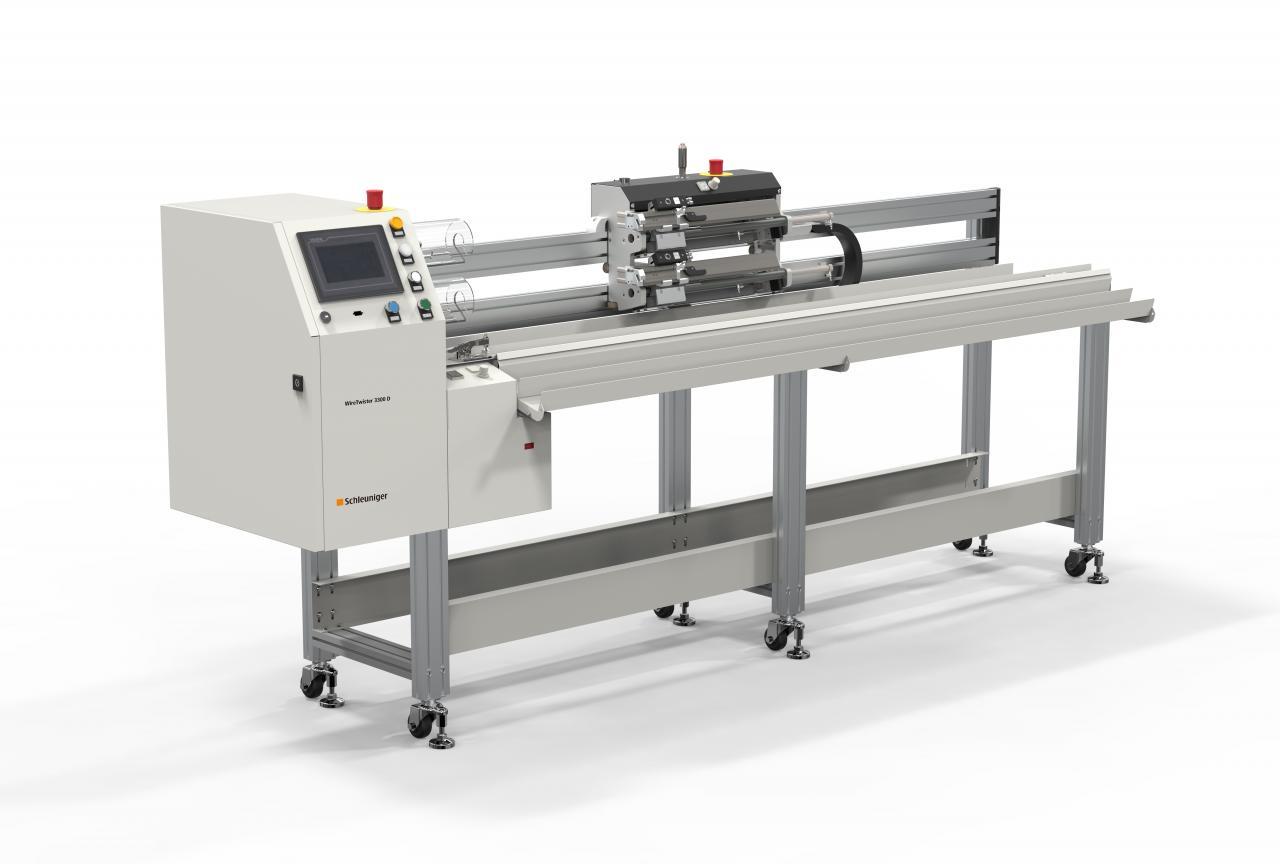

WireTwister 3300D

WireTwister 3300D
Účinné zariadenie na otáčanie jednotlivých vodičov do krútených párov.

Prehľad

WireTwister 3300 D je účinné zariadenie na otáčanie jednotlivých vodičov do krútených párov. Vďaka konštrukcii s dvomi hlavami dosahuje WireTwister 3300 D vyšší výkon ako v porovnaní s dizajnom s jednou hlavou. Používateľské rozhranie s dotykovým displejom uľahčuje zadávanie a upravovanie všetkých nastavení skrútenia vo veľmi krátkom čase. Pohyblivý vozík s dvomi pravými držiakmi vodiča môže byť nastavený v presnej polohe pre počiatočnú dĺžku vodiča. Ergonomický prístup k držiakom vodičov a tlačidlám štartu na skrinke a vozíku umožňujú rýchlu a jednoduchú obsluhu stroja. Automatické pohyblivé bezpečnostné štíty pred otočnými držiakmi vodiča poskytujú bezpečnú a pohodlnú prevádzku.

  • Jednoduché používateľské rozhranie pre ľahkú obsluhu
  • Kapacita pamäte až do 1000 programov
  • Voliteľná funkcia vyhľadávania pre rýchle hľadanie úlohy
  • Rôzne dĺžky zariadenia pre rôzne dĺžky skrúteného vodiča

Rozsah aplikácie

      • Vďaka modulárnemu dizajnu, konfigurácie od 1.8 m (71.0”) až do 11.4 m (449.0”) dĺžky sú dostupné v 2.4 m (94.5”) inkrementoch
      • Programovateľné zariadenie na skrútenie jednotlivých vodičov od 2 x 0.13 až do 2 x 3 mm2(2 x 26 AWG až do 2 x 12 AWG)

      Ďalšie informácie

      Funkcia

      WireTwister 3300 D pracuje s dvoma striedajúcimi sa krútiacimi vedeniami. Zatiaľ čo prvá linka krúti drôty, operátor môže naložiť druhú sadu vodičov na druhú krútiacu linku. Každá pracovná linka stáča vodiče s konštantnou reguláciou napínania. Programovateľná, automatická sekvencia uvoľnenia drôtu zabezpečuje vysoko opakovateľnú kvalitu. Na konci procesu skrúcania sa skrútené vodiče automaticky vysunú do integrovaného stohovacieho kanála.

      Špeciálne vlastnosti

      • Rozsah aplikácií kompatibilný s celosvetovými normami nízkeho napätia
      • Programovateľné počítadlo otočiek na konci cyklu skrúcania, aby sa znížila potreba  odkrútenia a udržala stabilita
      • Nastaviteľné nosiče
      • Automatické vykladanie do zásobníka
      • Zásobníky na triedenie vodičov

      Technické špecifikácie

      Dĺžka materiálu (neskrúteného)

      300 mm až do 1,800 / 4,200 / 6,600 / 9,000 / 11,400 mm
      (11.8” až do 71 / 165 / 260 / 354 / 449”)

      Dĺžka jedného obtočenia (Length of Lay)

      10 – 50 mm (0.39 – 1.97“)

      Prierez vodiča

      2 x 0.13 do 2 x 3 mm² (2 x 26 AWG do 2 x 12 AWG)

      Dĺžka otvorených (neskrútených) koncov

      30 – 100 mm (1.18 – 3.94“)

      Rozdiel v otvorených koncoch

      0 – 60 mm (0 – 2.36“)

      Kapacita pamäte

      do 1,000 programov

      Rýchlosť skrútenia

      800 – 2,000 rpm

      Napájanie

      230 VAC +/-5%, 50/60 Hz, <1kw, stlačený vzduch 6 bar (90 psi)

      Rozmery (D x Š x V)

      2,800 x 800 x 1,300 mm, 200 kg (111.2 x 31.5 x 51.2“, 440 lbs)
      5,200 x 800 x 1,300 mm, 290 kg (204.7 x 31.5 x 51.2“, 640 lbs)
      7,600 x 800 x 1,300 mm, 380 kg (299.2 x 31.5 x 51.2“, 840 lbs)
      10,000 x 800 x 1,300 mm, 470 kg (393.7 x 31.5 x 51.2“, 1,040 lbs)
      12,400 x 800 x 1,300 mm, 470 kg (488.2 x 31.5 x 51.2“, 1,240 lbs)

      Prehlásenie o zhode CE

      WireTwister 3300 D plne vyhovuje všetkým CE a EMV požiadavkám na zariadenia a tiež požiadavkám vzťahujúcich sa na mechanickú a elektromagnetickú bezpečnosť.

      Dôležitá poznámka

      Pred zakúpením odporúčame zaslanie produkčných vzoriek / konzultáciu z dôvodu overenia spôsobilosti pripojenia zariadenia.
