Ľahko prenosné zariadenie pre odizolovanie optických káblov. Dokáže odizolovať až do dĺžky 35 mm.
Prehľad

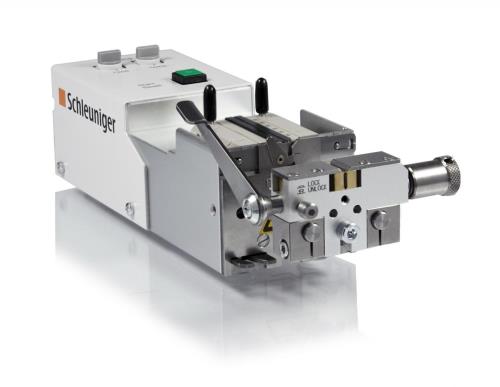

Najmodernejšia technológia FiberStrip 7030 od spoločnosti Schleuniger je špeciálne navrhnutá na odstraňovanie izolácií z optických káblov s najvyššou možnou kvalitou a opakovateľnosťou. Toto zariadenie dokáže vykonať odizolovanie o maximálnej dĺžke až 35 mm (1.4").
- Vysoko precízne odstránenie povlakov z optického vlákna
- Ľahké a prenosné – vhodné pre prácu v teréne
- Nastaviteľná teplota ohrievania a systém zotrvania
Rozsah aplikácie
FiberStrip 7030 je kompaktné zariadenie plné rôznych funkcií. Toto zariadenie odizoluje optický kábel poloautomatickým spôsobom bez priameho kontaktu s optickým vláknom. Je navrhnuté pre odizolovanie jednovrstvového a tlmeného vlákna. Slúži ako dokonalý spoločník štiepacím a spájacím zariadeniam pre štandardné a vysoko pevné spájanie.
Materiál
- Tlmené (chránené) vlákno
- Potiahnuté vlákno
- GOF (Sklenený optický kábel)
Ďalšie informácie
Nastaviteľné procesné parametre
- Rýchlosť stiahnutia izolácie
- Doba ohrevu
- Teplota ohrievacích elementov
Univerzálny špecialista na najvyššie požiadavky na kvalitu
Zaručená kvalita:
Vďaka špeciálnej geometrii noža a integrovanej pomôcke na centrovanie nie je možný kontakt so skleneným vláknom počas procesu odizolovania. Nedostatočne odizolované vlákno spôsobuje poškodenie skla na povrchu, čo ho oslabuje, čo následne vedie k predčasnému mechanickému poškodeniu. Použitím vysoko presného, opakovateľného odizolovacieho procesu je jediným spôsobom, ako zaručiť kvalitu konečného produktu
Variabilný systém:
K dispozícii sú rôzne voliteľné rýchloupínacie upínacie systémy, ktoré umožňujú modifikovať stroj tak, aby udržal daný typ spracovávaného vlákna. Sú k dispozícii adaptéry na prijatie dokovacích držiakov vlákien od rôznych výrobcov tavných spájačov.
Kompaktný dizajn:
Vďaka kompaktnému dizajnu je FiberStrip 7030 vhodný na použitie v teréne alebo vo vysokom produkčnom prostredí. Napriek svojej malej veľkosti sú všetky funkcie automatizované, aby sa zabezpečili opakovateľné, vysoko kvalitné výsledky odizolovania.
Kontrolovaný proces:
Vlákno, ktoré sa má odizolovať, sa zahrieva na vopred nastavenú teplotu po vopred nastavenú dobu. Po uplynutí prednastaveného času ohrevu sa povlak z vlákna odstráni konštantnou nastaviteľnou rýchlosťou. Tieto vlastnosti spolu s precíznou mechanikou majú za následok čisté odizolované vlákno. Touto presnosťou a opakovateľnosťou je možné odizolovať zväzok vlákien bez toho, aby sa po odizolovaní rozprestreli.
Technická špecifikácia
| |
Procesné parametre | Rýchlosť odizolovania, doba ohrevu a teplota sú nastaviteľné |
Prierez vodiča | Jedno vlákno: 125/250 μm – 125/900 μm |
Dĺžka odizolovania | Maximum 35 mm (1.37") |
Doba cyklu | Od 5 do 20 s (záleží na nastaveniach) |
Napájanie | Vstup: 100/240 VAC, 47/63 Hz, 0.4 A
Výstup: 12 VDC / 1.25 A |
Hlučnosť | <70 dB (A) |
Rozmery (D x Š x V) | 160 x 54 x 45 mm (6.3" x 2.12" x 1.77“) |
Váha | 0.7 kg (1.54 lbs.) |
Prehlásenie o zhode CE | FiberStrip 7030 plne vyhovuje všetkým CE a EMV požiadavkám na zariadenia a tiež požiadavkám vzťahujúcich sa na mechanickú a elektromagnetickú bezpečnosť. |
