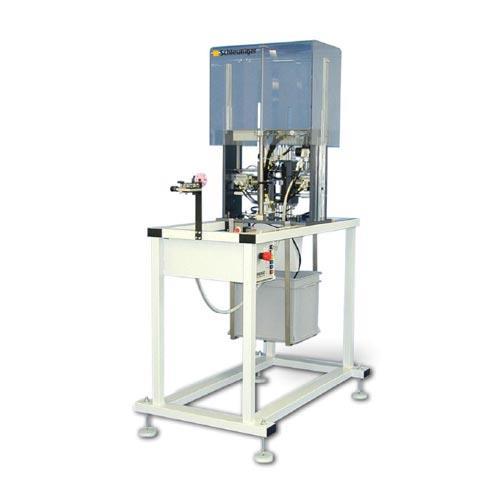

CenterStrip CSU
Vorstation zum Zwischenausisolieren Die CenterStrip CSU ist eine Vorstation zum präzisen Zwischenausisolieren (Fenster) von Kabeln und Leitungen im Querschnittsbereich von 0.5 – 10 mm2 (20 – 8 AWG). Dank kurzer Zykluszeiten und einfacher Bedienung kann die CenterStrip CSU problemlos in automatische Kabelverarbeitungssysteme wie Crimpvollautomaten oder Abläng- und Abisolierautomaten integriert werden.
Funktion
Entlang dem Kabel wird an beliebiger Stelle ein Isolationsstück entfernt (ausisoliert). Die Schneidemesser können sehr präzise eingestellt werden, was eine Verletzung der Litze ausschliesst. Verarbeitet wird PVC oder ähnliches Isolationsmaterial.
Besondere Merkmale
- Sauberes und vollständiges Ausschneiden der Isolation
- In Kombination mit verschiedensten Kabelverarbeitungssystemen einsetzbar
- Sehr gute Zugänglichkeit mit hochfahrbarer Schutzhaube
- Start / Ready / Busy Signale
- Schneller Werkzeugwechsel für andere Kabelquerschnitte / Ausisolierlängen
Drahtrichter
Ausisolierposition mit Massstab
Bedienpanel
Ausisolierte Kabel Technical Specifications
| Eigenschaften | Wert |
Leiterquerschnitt
| 0.5 - 10 mm2 (20 –8 AWG) |
| Zykluszeit | 500 ms |
| Ausisolierlänge | 5 – 38 mm (andere längen auf Anfrage) |
| Max. Aussendurchmesser | 10 mm |
| Elektrischer Anschluss | 230 V, 50 Hz |
| Pneumatischer Anschluss | 5 – 8 bar, ungeölte, getrocknete und gefilterte Druckluft |
| Abmessungen (L x B x H) | 1200 x 710 x 1450 mm |
| Gewicht | 100 kg |
| CE – Konformität | Die CenterStrip CSU entspricht vollumfänglich den CE und EMV-Maschinenrichtlinien
(mechanische und elektrische Sicherheit, elektromagnetische Verträglichkeit). |
| Wichtiger Hinweis | Wir empfehlen, im Zweifelsfall Ihr Kabel durch uns bemustern zu lassen. |
