EcoStrip 9320
Abläng- und Abisolierautomat Der EcoStrip 9320 ist eine automatische Abläng- und Abisoliermaschine für die Ver-arbeitung von Kabeln und Drähten. Die programmierbaren Verarbeitungsparameter erlauben ein rasches Umrüsten und wirtschaftliche Produktion in einem breiten An-wendungsbereich. Der kraftvolle Messerkopf und die sich automatisch einstellenden Transporteinheiten mit Bandantrieben garantieren eine präzise Kabelverarbeitung. Dank der hohen Zuverlässigkeit und Kompatibilität mit vielfältigen Peripheriegeräten kann der EcoStrip 9320 in einer automatischen Bearbeitungslinie betrieben werden.

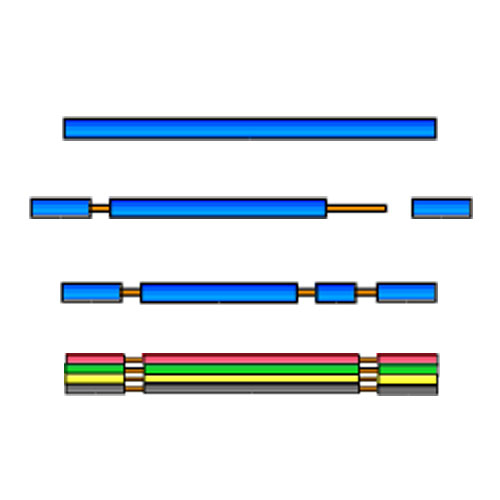

Funktionen
- Ablängen
- Abisolieren mit Teil- oder Vollabzug
- Fensterabisolierung
- Verarbeitung von Flachbandkabeln
- Parallelverarbeitung für mehrfachen Durchsatz
Kundennutzen
- Hohe Produktivität dank
- optimal abgestimmter Prozesse mit leistungsfähigen Antrieben
- Ausbaufähigkeit zu einer vollautomatischen Bearbeitungslinie
- Möglichkeit der Parallelfertigung
- Einfachste Bedienung und Überwachung
- übersichtliche Programmierung mit grafischer 1 VGA Anzeige
- integrierte, ohne Werkzeuge einstellbare Führungselemente
- statusanzeige auf dem Bedienpanel
- kabelspeicher mit sämtlichen Parametern für die Kabelbearbeitung
- automatische Kabel-Ladeprozedur mit Durchmessererkennung
- Hervorragendes Preis / Leistungsverhältnis mit
- tiefen Investitionskosten
- symmetrisch schliessenden Transporteinheiten für zentrierte Kabelachse
- präzisem Messerkopf für kritische Anwendungen
Optionen
- Erweitertes Schnittstellenboard für
- InkJet mit Textanwahl aus Druckerbibliothek und “printing on the fly”
- synchronisierte Zuführung (PF-Prefeed) und Wickeln/Stapeln (WS-Postfeed)
- Robotic Interface
- Radiusmesser
- Mehrfachmesser mit zugehörigen Führungen
- Ausblaseinheit
- Staudetektor am Kabelaustritt
- Kabelauffangwanne
Technische Daten
| Eigenschaften | Wert |
Verarbeitbare Kabel
| Litzenkabel bis 9 mm Aussendurchmesser, Flachbandkabel bis 13 mm Breite |
| Leiterquerschnitt | AWG 8, 10 mm2 |
| Kabellänge | 999’999 mm, < 45 mm im Short-mode |
| Abisolierlänge | 999 mm |
| Abzugslänge | 45 mm rechtes Ende, 110 mm linkes Ende |
| Vorschubgeschwindigkeit | 9 Stufen bis 2.0 m/s |
| Programmkapazität | 250 Kabel mit allen Verarbeitungsparametern |
| Schnittstellen | Standard: Zuführgerät, Heissprägen, passive Ableger und Wickler, Fusspedal, Notstopverknüpfung, RS 232
Optional: PF-Prefeed/WS-Postfeed-Schnittstelle (synchronisiert), Robotic-Interface, Inkjet-Interface |
| Elektrische Speisung | 100 / 115 / 230 VAC, 50 / 60 Hz / 300VA |
| Druckluft | 6 bar, für optionale Ausblaseinheit |
| Lärmpegel | < 70 dB |
| Abmessungen (L x B x H) | 429 x 429 x 346 mm |
| Gewicht | 38 kg |
| CE – Konformität | Der EcoStrip 9320 entspricht vollumfänglich den CE und EMV-Maschinenrichtlinien (mechanische und elektrische Sicherheit, elektromagnetische Verträglichkeit). |
| Wichtiger Hinweis | Wir empfehlen, im Zweifelsfall Ihr Kabel durch uns bemustern zu lassen. |
