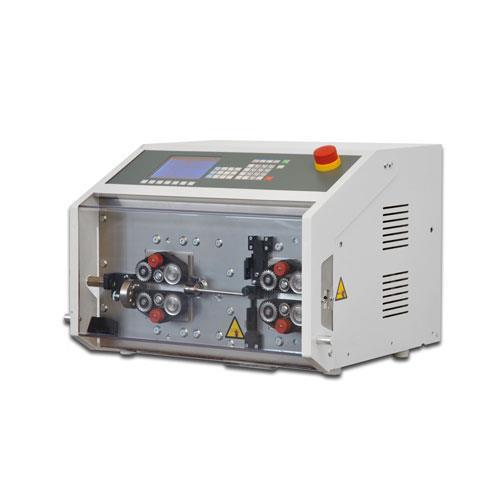

OmniStrip 9450

Dank dem Mehrmesserkopf und der flexiblen Programmierung können mehrere Bearbeitungsschritte in einem Arbeitsgang zusammengefasst werden. Die übersichtliche Programmierung nutzt die Vorzüge von Kabel- und Verfahrensbibliotheken. Spezialfälle sind ebenfalls mit einfachen, logischen Menüs rasch umsetzbar. Der OmniStrip 9450 kann als Einzelmaschine oder im Verbund mit vielen Peripheriegeräten in einer automatischen Bearbeitungslinie eingesetzt werden.

Funktionen

• Ablängen und abisolieren von Litzen und Drähten
• Mantel und Innenleiterabisolierung
• Längsschlitzen und Mehrstufenabisolierung
• Heisspräge- und Tintenstrahlbedruckung

Kundennutzen

• Hohe Produktivität:

  • Optimal abgestimmte und parallel laufende Einzelprozesse
  • Kurze Umrüstzeiten auf der Maschine
  • Parallelfertigung mehrerer gleicher Kabel
• Einfachste Bedienung und Überwachung:

  • Grafikunterstützung mit hoch auflösendem, übersichtlichem Display
  • Abruf von vordefinierten Kabeln und Verfahren aus Bibliotheken
  • Komfortabler Wechsel der eingesetzten Werkzeuge
• Hervorragendes Preis / Leistungsverhältnis:

  • Grosser Durchsatz und Flexibilität
  • Hoher Bedienkomfort
  • Breites Werkzeugspektrum aus der 1000-fach bewährten PowerStrip-Familie

Optionen

Kabelspezifische Spezialmesser und Führungen, universelle Längsschlitzeinheit, Kämmeinheit für Innenleiterabisolierung, Ausblaskit, Drahtrichter, Schleuniger Rack System, Notstoppverknüpfung.

Technische Daten

Eigenschaften	Wert
Max. Kabeldurchlass	12.5 mm
Leiterquerschnitt	20 mm2 (AWG 4)
Flachbandkabel breite	12,5 mm
Kabellänge	999'999 mm, < 54 mm im Short Mode
Max. Abisolierlänge	999.9 mm
Max. Abzugslänge	100 mm linkes Ende, 220 mm rechtes Ende
Vorschubgeschwindigkeit	2.1 m/s, 10 Stufen
Programmkapazität	>1’000 Kabel (abhängig von der Applikation)
Schnittstellen	USB, Ethernet für PC-Software Cayman, PF-Prefeed/WS-Postfeed-Schnittstelle, Inkjet-Interface, Fusspedal, Notstopverknüpfung
Elektrische Speisung	100 / 115 / 230 / 240 VAC, 50 / 60 Hz
Druckluft	Nicht erforderlich (ausgenommen mit Option Ausblaskit)
Lärmpegel	< 75 dB
Abmessungen (L x B x H)	579 x 489 x 401 mm
Gewicht	70 kg
CE – Konformität	Der OmniStrip 9450 entspricht vollumfänglich den CE und EMV-Maschinenrichtlinien (mechanische und elektrische Sicherheit, elektromagnetische Verträglichkeit).
Wichtiger Hinweis	Wir empfehlen, im Zweifelsfall Ihr Kabel durch uns bemustern zu lassen.
