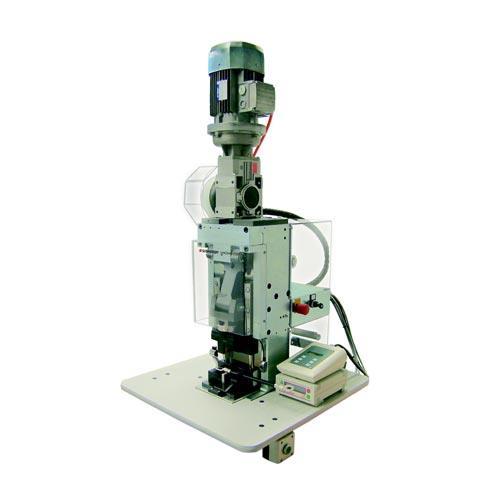

UniCrimp 2500 B
Crimpmaschine Die UniCrimp 2500 B ist dank der hohen Presskraft von 25 Tonnen ideal für Spezialanwendungen wie die Sechskantverpressung von komplexen losen Rohrkabelschuhen bei Nennquerschnitten bis 50 mm2. Mit dem passenden Zubehör sind auch gegurtete Kontakte verarbeitbar. Sie ist als Tischmaschine zur halbautomatischen Verarbeitung einsetzbar. Die UniCrimp 2500 B verfügt über eine bedienerfreundliche Steuerung und kann bei Bedarf jederzeit mit einer Crimpkraftüberwachung ausgestattet werden.
Funktionen
Der Crimpvorgang wird durch Zweihandauslöser bzw. durch ein Fusspedal ausgelöst. Für Einrichtarbeiten ist die UniCrimp 2500 B mit einem Kriechgang Modus ausgestattet,
dadurch kann die Antriebsmechanik mit langsamer Geschwindigkeit vor und zurück bewegt werden, um eine optische Kontrolle zu erleichtern.
Besondere Merkmale
- Kombinierter Kurbel-/Kniehebelantrieb
- Mit Adapter für unterschiedliche Crimpwerkzeuge einsetzbar
- Kriechgang Modus
Optionen
- Schutzhaube für Crimpwerkzeuge
- Einlegescheiben für Schutzhaube mit Öffnungsmass 10 mm und 16 mm
- Spulentragarme für Längstransport und Quertransport im / gegen Uhrzeigersinn
- Crimpkraftüberwachung
- Adaptersatz für Standardcrimpwerkzeuge mit 135.78 mm Schliesshöhe (FlexoCrimper / Uni-A)
- Adaptersatz für HeavyCrimper PS / PR, 158.38 mm
- Adaptersatz für HeavyCrimper XL, 182.98 mm
- Zubehör für pneumatische Crimpwerkzeuge
- Wartungseinheit
- Zweihandauslöser / Fusspedal
- Tischplatte komplett
- Tellerflansch gefedert, komplett
- Schrottbehälter
- Ringschraube M16 (für den Transport mit einem Hebezeug/Kran)
- Transportkisten für Luft / See / LKW- Verpackung
Technische Daten
| Eigenschaften | Wert |
| Presskraft | 245 kN |
| Leistung | 1.1 kW |
| Querschnittsbereich | Bis 50 mm2 |
| Pressenhub | 50 mm, auf Anfrage reduzierbar auf 44 bzw. 40 mm |
| Schliesshöhe | Abhängig vom eingebauten Adaptersatz |
| Zykluszeit | 2.2 s |
| Startvorgang | Zweihandauslöser, bei Betrieb mit Schutzhaube über Fußpedal |
| Lärmpegel | 85 dB |
| Netzanschluss | 115 – 230 VAC, 50/60 Hz |
| Abmessungen (L x B x H) | 390 x 550 x 1’290 mm (ohne Spulentragarme und ohne Tischplatte) |
| Gewicht | 208 kg |
| CE – Konformität | Die UniCrimp 2500 B entspricht vollumfänglich den CE und EMV- Maschinenrichtlinien (mechanische und elektrische Sicherheit, elektromagnetische Verträglichkeit). |
| Wichtiger Hinweis | Wir empfehlen, im Zweifelsfall Ihr Kabel durch uns bemustern zu lassen. |
