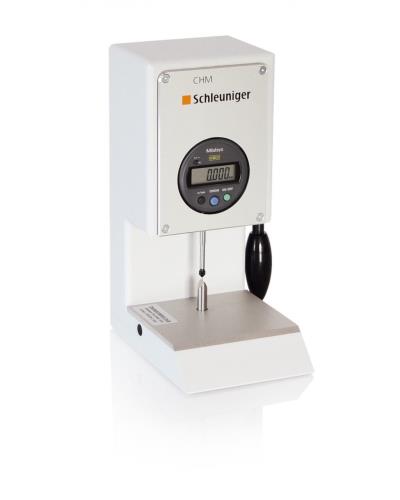

Präzisionscrimphöhenmessgerät für unabhängigen Betrieb oder zur Integration in CrimpCenter Maschinen.

Übersicht

Das Crimphöhenmessgerät (CHM) vereinfacht die Crimphöhenmessung wodurch kürzere Messzeiten und verbesserte Konsistenz erreicht werden.

  • Messpunkt-Kombination Dorn- und Auflageschiene
  • Vereinfachte Kontakt-Positionierung
  • Gleichbleibende Messkraft
  • Verbesserte Zuverlässigkeit und Wiederholgenauigkeit

Anwendungsbereich

Das CHM wird am häufigsten für die Crimphöhenmessung von nicht isolierten Standard Crimpkontakten verwendet. Meistens wird es für B-Crimps verwendet, jedoch sind auch andere Verwendungen möglich.

Mehr

Konzept

Das Schleuniger Crimphöhenmesssystem unterscheidet sich von konventionellen Handmessgeräten in seiner einfachen Handhabung. Der Messvorgang ist weniger umständlich als bei Handmessgeräten, wodurch sich der Zeitaufwand für die Messungen signifikant verringert. Der Bediener kann beide Hände nutzen um den Kontakt im beleuchteten Arbeitsbereich zu halten, was die richtige Positionierung im Mikrometer sicherstellt. Der federgestützte Messdorn gewährleistet eine gleichbleibende Kraft auf den Kontakt wodurch sich die Konsistenz bei unterschiedlichen Bedienern erheblich verbessert.

Funktion

Die Standardmesspunkte auf dem CHM bestehen aus einer speziell für die Crimphöhenmessung entwickelten Kombination aus Dorn und Auflageschiene. Der Griff an der Seite hebt den Dorn an und das Muster kann vom Bediener eingelegt werden. Sobald der Griff abgesenkt wird, stellt der gefederte Dorn Kontakt mit dem Muster her. Der Bediener kann nun das Muster justieren um ein möglichst genaues Ergebnis zu erzielen.

Besondere Merkmale

  • Messpunkt-Kombination aus Dorn und Auflageschiene
  • Vereinfachte Kontakt Positionierung
  • Gleichbleibende Messkraft
  • Verbesserte Zuverlässigkeit und Wiederholgenauigkeit

Technische Daten

Lehre

Standard: Mitutoyo Digimatic, Optional: Sylvac

Auflösung

Standard: 0,01 mm

Speisung

110/220 VAC

Abmessungen (L x B x H)

155 x 125 x 233 mm

CE-Konformität

Das CHM entspricht vollumfänglich den CE und EMV-Maschinenrichtinien (mechanische und elektrische Sicherheit, elektromagnetische Verträglichkeit).
