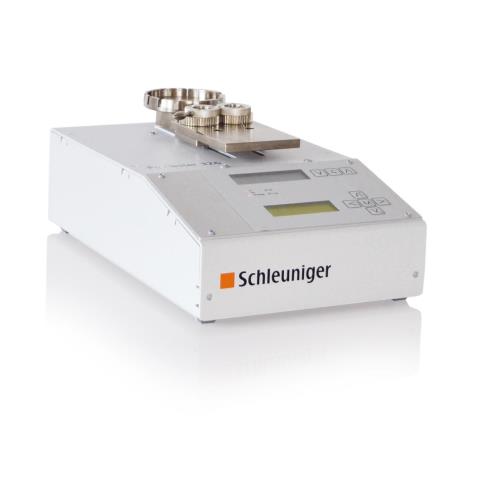

PullTester 326

PullTester 326
Motorisiertes Testgerät mit 3 Kraftbereichen und 4 Abzugsgeschwindigkeiten für zerstörende und nicht zerstörende Abzugstests bis zu 2000 N.

Übersicht

Der PullTester 326 ist ein motorbetriebenes Tischgerät mit drei Messbereichen zur Ermittlung von Abzugskräften von Crimpverbindungen und geschweissten Verbindungen sowie von vielen weiteren Einsatzmöglichkeiten. Die Möglichkeit in drei Bereichen messen zu können gibt dem PullTester 326 eine unglaubliche Anwendungsflexibilität, sodass ein grosses Spektrum an Testanwendungen möglich ist. Ausserdem ermöglicht diese einmalige Leistungsfähigkeit eine grössere Genauigkeit bei einem breiteren Leitungsspektrum, als Testgeräte mit nur einem Bereich. Der PullTester 326 eignet sich hervorragend zur Qualitätsüberwachung in der Produktionsumgebung.

  • 3 wählbare Kraftbereiche für eine höhere Genauigkeit in einem größeren Spektrum an Leitungen
  • 4 wählbare Abzugsmodi für zerstörende und zerstörungsfreie Tests
  • Auftragsspeicher zum Laden von Testparametern und zum Extrahieren von Testergebnissen zur statistischen Analyse
  • Antriebsmotorsystem für konstante Abzugsgeschwindigkeit
  • Einfaches LCD Display für problemloses programmieren und ablesen
  • Wiederholgenaue und präzise Messdaten
  • Eine Vielzahl an möglichen Kontakthaltern und Leitungsaufnahmen
  • Standard RS 232 Schnittstelle zur Kurvenanalyse mit der optionalen WinCrimp PC Software

Anwendungsbereich

Diese vielseitige Maschine hat drei Messbereiche, welche separat kalibriert werden können. Die Standardmessbereiche sind 200 N, 1000 N und 2000 N (45 lbf, 225 lbf, 450 lbf), wobei auch andere Bereiche möglich sind. Der PullTester 326 kann komplexe Tests durchführen, wie z.B. das Halten einer Zugkraft über einen bestimmten Zeitraum. Handbediente oder pneumatische Abzugskraftmessgeräte können - abhängig von Bediener oder Geschwindigkeit - ungleichmässige Daten liefern. Da einige Prüfvorschriften eine gleichmässige Auszuggeschwindigkeit fordern, ist der Schleuniger PullTester 326 mit einem Antriebsmotorsystem ausgerüstet, das dies über den gesamten Messbereich sicherstellt und somit genaue und zuverlässige Messergebnisse garantiert. Die Abzugskräfte können wahlweise in Newton, Kilopond oder Poundforce gemessen werden. Die standardmässige Kontaktaufnahme mit 14 Positionen ermöglicht das Prüfen der meisten Applikationen. Ausserdem sind weitere Haltevorrichtungen auf Anfrage erhältlich.

Mehr

Besondere Merkmale

  • 3 Kraftbereiche 200 N (45 lbf) / 500 N (110 lbf) / 1000 N (220 lbf)
  • 4 wählbare Abzugsgeschwindigkeiten abhängig von Prüfanforderungen
  • 4 Testmethoden für zerstörende und zerstörungsfreie Prüfung
  • Auftragsspeicher für bis zu 2400 Messwerte
  • Einfache LCD Anzeige für bequemes Ablesen und Programmieren der Abzugskräfte
  • Motorantriebssystem garantiert konstante Geschwindigkeit über den gesamten Messbereich
  • RS 232 Schnittstelle für Kurvenanalyse sowie zum Transfer zu Microsoft® Excel
  • Netzwerkfähig
  • Flexible Konstruktion ermöglicht viele verschiedene Anwendungen

Optionen

  • Kontakt- und Leitungshalter für viele Anwendungen
  • Kundenspezifische Kontakt- und Leitungshalter
  • WinCrimp Basis-Software
  • Alternative Kraftbereiche
  • Netzwerkkabel und Zubehör

Technische Daten

Messbereich

Standard: 0 – 200 N, 0 – 1000 N, 0 – 2000 N (andere Variationen möglich)

Masseinheit

Newton (N), Kilopond (Kp), Pfundkraft (lbf)

Display

Oben: 6–stellige LCD für Kraftanzeige
Unten: 4-zeilige LCD für Programmierung und Bedienung

Druckkraft Präzision

0,5% vom Messbereich

Betriebstemperatur

0 – 50° C

Hub

43 mm

Zuggeschwindigkeit

4 Geschwindigkeiten: 25, 50, 100 mm/min oder High-Speed

Zug Modus

Abziehen + Ausreissen: Normaler Abzugstest bis das Kabel aus
reisst.

Abziehen + Halten: Zieht bis zu einer definierten Kraft und
hält für 1 – 120 Sekunden (Nicht destruktiver Test).

Abziehen + Zurück: Zieht bis zu einer definierten Kraft und
reduziert (Nicht destruktiver Test).

Abziehen + Halten + Ausreissen: Zieht bis zu einer definierten
Kraft und hält für 1 – 120 Sekunden und zieht bis das Kabel
ausreisst.

Speicherkapazität

Bis zu 48 Jobs mit je 50 Messungen (2400 Messwerte)

Überwachung

Display für Ausgabe; Optionale WinCrimp Statistik-Software für visuelle Kraft-Zeit-Verlauf Darstellung und Analyse auf PC und Herunterladen für Microsoft® Excel Software möglich.

Schreibschutz

IP 20

Druckkapazität

RS 232 Anschluss direkt an Drucker oder über PC mit WinCrimp Software.

Netzwerk

Mehrere Geräte in Kombination mit Crimpkraftüberwachung und Crimphöhenmessung über WinCrimp Software mit RS 232 oder TCP/IP.

Schnittstellen

RS 232

Motor

Gleichstrommotor 24 VDC

Gewicht

Ca. 11 kg

Abmessungen (L x B x H)

250 x 130 x 410 mm

CE-Konformität

Der PullTester 320 entspricht vollumfänglich den CE und EMV Maschinenrichtlinien (mechanische und elektrische Sicherheit, elektromagnetische Verträglichkeit).

Wichtiger Hinweis

Wir empfehlen, im Zweifelsfall Ihr Kabel durch uns bemustern zu lassen.
