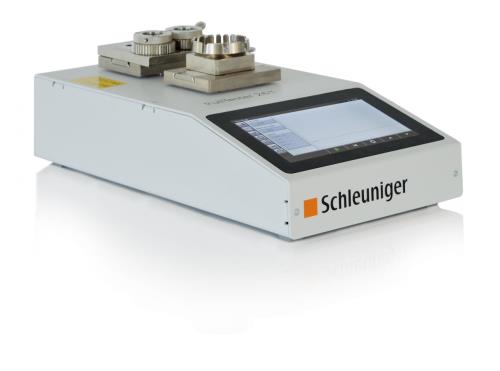

PullTester 26T

PullTester 26T
Motorbetriebenes Messgerät für zerstörende und nichtzerstörende Abzugstests bis 1000 N.

Übersicht

Der PullTester 26T ist ein motorgetriebenes Messgerät, welches zur Ermittlung der, für Qualitätskontrolle und -sicherung kritischen Abzugskraftwerten von gecrimpten, geschweissten, gesteckten sowie weiteren Verbindungen konzipiert wurde. Der Messbereich des PullTesters 26T ist in zwei separat kalibierbare Stufen unterteilt, misst Abziehkräfte bis 200 und 1000 N mit einheitlicher und konstanter Ziehgeschwindigkeit und sorgt so für äusserst zuverlässige Messergebnisse. Die standardmässige Kontaktaufnahme für die, zu testenden Verbindungen hat 12 Positionen und ermöglicht das Prüfen der allermeisten Applikationen in diesen Messbereichen. Weitere Haltevorrichtungen sind nach Muster auf Anfrage erhältlich.

Dank dem PullTester 26T können Unternehmen Ihren Qualitätsstandard konstant halten und ihren Kunden die Sicherheit von gecrimpten Produkten gewährleisten. Das Messgerät ist einfach zu installieren und zu benutzen: Über den 7 Zoll Farb-Touchscreen – der die Abzugskurvewährend dem ganzen Arbeitsprozess in Echtzeit anzeigt – können Daten und Messaufgaben zu unterschiedlichen Crimpverbindungen einfach und bequem eingegeben werden. Abzugswerte, Abzugskurven, Statistiken sowie Aufträge und Messungen können im internen Speicher gesichert werden.

  • Echtzeit Kräftediagramm
  • Einstellbare Abzugsgeschwindigkeiten
  • Erweiterte Abzugsmodi für zerstörende, zyklische und zerstörungsfreie Testvorgänge
  • Benuzerfreundlicher 7 Zoll Farb-Touchscreen
  • Neue Benutzerschnittstelle für eine simple Handhabung
  • Speicherung von Kräften, Kurven, Statistiken und Messwerten

Anwendungsbereich

Der Messbereich des PullTesters 26T ist in zwei separat kalibierbare Stufen unterteilt, misst Abziehkräfte bis 200 und 1000 N mit einheitlicher und konstanter Ziehgeschwindigkeit und sorgt so für äusserst zuverlässige Messergebnisse. Die standardmässige Kontaktaufnahme für die, zu testenden Verbindungen hat 12 Positionen und ermöglicht das Prüfen der allermeisten Applikationen in diesen Messbereichen. Weitere Haltevorrichtungen sind nach Muster auf Anfrage erhältlich.

Mehr

Moderne und einfache Bedienung

  • Schneller und einfacher Modus für Einzel-Abzugstests
  • Bibliothekmodus zum Erstellen und Laden verschiedener Testeinstellungen
  • Laden von Arbeitsvorgängen mit Barcode-Scanner
  • Benutzerführung zur einfachen Bedienung

Echtzeit Kräftediagramm

  • Ermöglicht eine frühzeitige Erkennung von fehlerhaften Tests und wirkt sich so positiv auf die Einsparung von Betriebszeit aus
  • Schnittstellen für Daten- und Setup-Austausch
  • RS 232 Schnittstelle für Anschluss an Etikettendrucker
  • Ethernet und USB

7 Zoll Farb-Touchscreen

  • Erweiterte Abzugsmodi für zerstörende, zerstörungsfreie sowie zyklische Testvorgänge
  • Simples Einstellen von Funktionen per Kontrollkästchen
  • Interner Speicher zum Speichern von Kräften, Kurven, Statistiken und Messwerten
  • Diverse Benutzerebenen für Produktion, Einrichtung und Wartung

Technische Daten

Messbereich

Stufe 1: 200 N
Stufe 2: 1.000 N

Masseinheit

Newton (N), Kiloponds (Kp), Pfundkraft (lbf.)

Messpräzision

Stufe 1: ± 0.015 N
Stufe 2: ± 0.030 N

Messtoleranz

Stufe 1: ± 0,5% vom Messbereichsende
Stufe 2: ± 0,5% vom Messbereichsende

Betriebstemperatur

0 – 50°C

Hub

43 mm (1.69”)

Zuggeschwindigkeit

4 Geschwindigkeiten: 25, 50, 100 und 200 mm/Min.

Speisung

24 VDC

Speicherkapazität

8 GB (µSD)

Schnittstellen

Data transmission: Ethernet (10/100BaseT), RS232- and USB interface

Printing options: RS232 direct interface to printer

Gewicht

Ca. 8 kg

Abmessungen (L x B x H)

405 x 205 x 130 mm

Benutzeroberfläche

7 Zoll Farb-Touchscreen

Zug Modus

Nicht destruktive Tests:

  • Ziehen + Halten: Zieht bis zu einer definierten Kraft und hält für eine gewünschte Zeit
  • Ziehen + Zurück: Zieht bis zu einer definierten Kraft und fährt in Startposition zurück

Zyklische Tests:

  • Wiederholen des Vorgangs „Ziehen + Zurück“. Die Anzahl der Wiederholungen ist frei wählbar.

Destruktive Tests:

  • Ziehen + Ausreissen: Normaler Abzugstest bis das Kabel ausreisst
  • Ziehen + Halten + Ausreissen: Zieht bis zu einer definierten Kraft, hält für eine gewünschte Zeit
    und zieht bis das Kabel ausreisst
CE-Konformität

Der PullTester 26T entspricht vollumfänglich den CE- und EMV- Maschinenrichtlinien (mechanische und elektrische Sicherheit sowie elektromagnetische Verträglichkeit).
