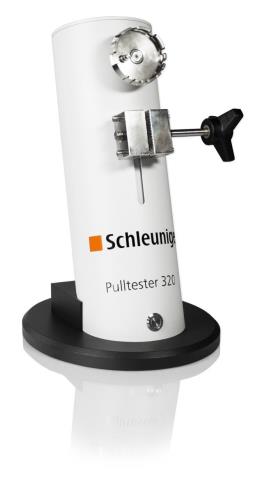

PullTester 320

Übersicht

Der PullTester 320 ist ein motorgetriebenes Messgerät für Schleuniger Crimpvollautomaten. Der PullTester 320 ermittelt die Abzugskraftwerte von Crimpverbindungen und von Ultraschweissverbindungen in einem grösseren Bereich als Einbereich-Messgeräte. Abzugskräfte sind kritische Parameter in der Qualitätskontrolle und Qualitätsüberwachung. Der PullTester 320 verfügt über drei Messbereiche, für die er jeweils separat kalibriert ist. Die Standardmessbereiche sind 0 bis 100, 0 bis 200 und 0 bis 1000 Newton. Innerhalb dieser Messbereiche liefert der PullTester 320 zuverlässig hochpräzise Messergebnisse für Kabel mit einer grossen Bandbreite von Querschnitten und einer Vielzahl an Applikationen. Damit hebt sich der PullTester 320 deutlich von handbedienten und pneumatischen Abzugskraftmessgeräten ab, die abhängig vom Bediener und von der Geschwindigkeit ungleichmässige Daten liefern und somit nicht in der Lage sind, Standards zu erfüllen, bei denen eine gleichmässige Ziehgeschwindigkeit vorgegeben ist. Daher ist der PullTester 320 mit einem taktierten Motor ausgerüstet, der die Gleichmässigkeit über den gesamten Messbereich garantiert. Die Messergebnisse können wahlweise in N, Kp oder lbs angezeigt werden. 

Anwendungsbereich

Die standardmässige 12-Positionen-Kontaktaufnahme ermöglicht das Prüfen der meisten Applikationen in den Messbereichen von 0 bis 100, 0 bis 200 und 0 bis 1000 Newton. Das Gerät prüft Abzugskräfte bis zu 1000 Newton und eignet sich zur Qualitätsüberwachung in einer Produktionsumgebung.

• Drei Messbereiche, in denen zuverlässig hochpräzise Messwerte für eine grosse Bandbreite an Kabeln ermittelt werden
• Vier einstellbare Abzugsgeschwindigkeiten abhängig von den Testanforderungen
• Taktierter Motorantrieb garantiert die konstante Geschwindigkeit über die einzelnen Messbereiche
• Vollständige Integration in die CrimpCenter Software EASY
