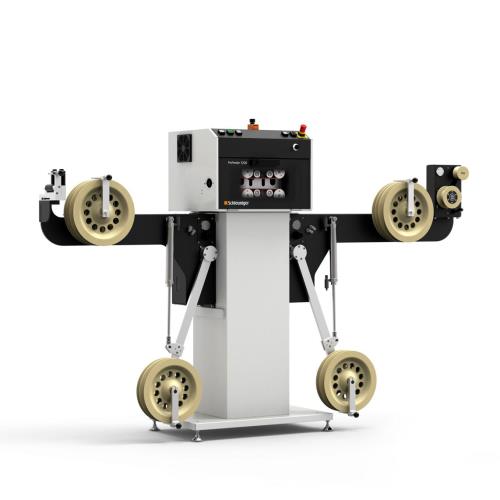

PreFeeder 3200

PreFeeder 3200
Vysokorýchlostný odvíjací stroj, ktorý bol vyvinutý pre jemné podávanie kábla do zariadení pre strihanie a odizolovanie vodičov.

Prehľad

Podávač s pásovým pohonom môže ťahať vodiče a káble z cievky. Systém je dostupný s rôznymi akumulátorovými systémami:

  • Akumulátor kyvadlového ramena pre dynamické podávanie
  • Obmedzenie limitu slučky pre pevné káble
  • Rameno vstupného kyvadla pre plynulé zrýchlenie cievky

Výhody pre zákazníka

    • Vhodné pre rôzne aplikácie a typy káblov
    • Jednoduchá manipulácia a vysoká dynamika posuvu pre efektívnu výrobu
    • Integrované obvody pre bezpečnú prevádzku

      Rozsah aplikácie

        • Podávanie ťahom priamo z cievky
        • Pružné a/alebo pevné drôty a hadice od 35 mm (1.38“)

          Technické špecifikácie

          Priemer materiálu

          35 mm (1.38”)

          Sila ťahania

          330 N (73 lbf)

          Rýchlosť podávania

          0 – 2.5 m/s (0 – 8.2 ft./s)

          Napájanie

          100/115 VAC, 60 Hz, 230/240 VAC, 50 Hz, 850 Watt

          Prívod stlačeného vzduchu

          6 bar (90 psi)

          Úložná kapacita akumulátora

          1,800 mm (70.8“) s dvomi slučkami alebo 900 mm (35.4”) s jednou slučkou, záleží na pevnosti drôtu

          Váha

          150 kg (330 lbs.) Základné zariadenie
          20 kg (44 lbs.) Vstupný akumulátor
          20 kg (44 Ibs.) Ovládanie rýchlosti akumulátora 1
          10 kg (22 lbs) Ovládanie limitu slučky

          Rozmery (D x Š x V)

          710 x 560 x 1,400 mm (28 x 22 x 55”) Základné zariadenie
          1,400 x 560 x 1,400 mm (55 x 22 x 55”) s ramenom ovládania rýchlosti akumulátora
          2,090 x 600 x 1,400 mm (82 x 24 x 55”) so vstupným akumulátorom a ovládaním rýchlosti akumulátora
          410 x 310 x 1,040 mm (16 x 12 x 41”) Ovládanie limitu slučky

          Prehlásenie o zhode CE

          PreFeeder 3200 plne vyhovuje všetkým CE a EMV požiadavkám na zariadenia a tiež požiadavkám vzťahujúcich sa na mechanickú a elektromagnetickú bezpečnosť.

          Dôležitá poznámka

          Pred zakúpením odporúčame zaslanie produkčných vzoriek / konzultáciu z dôvodu overenia vhodnosti nasadenia uvedeného zariadenia.
