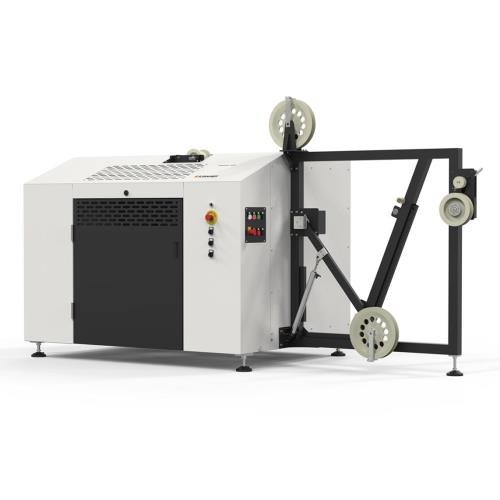

PreFeeder 4350

PreFeeder 4350
Výkonný odvíjací systém pre podávanie káblu z kotúčov do hmotnosti 400kg.

Prehľad

PreFeeder 4350 je výkonný systém pre podávanie káblu z kotúčov do hmotnosti 400 kg (880 lbs.). Systém sa vyznačuje jednoduchým dizajnom a jednoduchou obsluhou. Pre jednoduchú manipuláciu s kotúčom a ich rýchle výmeny sú všetky osi elektricky poháňané. PreFeeder 4350 požíva bez-hriadeľový dizajn pre jednoduché nakladanie a vykladanie kotúčov. Integrovaný akumulátor na kábel ovláda rýchlosť odvíjacieho pohonu. Funkcie sledovania poskytujú väčšiu bezpečnosť počas nastavovania a prevádzky. S týmto konceptom sa dosahuje nákladovo efektívne riešenie pre širokú škálu aplikácií.

  • Výkonný systém pre podávanie káblu z kotúčov do hmotnosti 400 kg (880 lbs.) s maximálnym priemerom 900 mm (36”)
  • Bez-hriadeľový dizajn pre jednoduché nakladanie a vykladanie kotúčov
  • Poháňané osi pre rýchle výmeny a jednoduchú obsluhu
  • Vysoká dynamika podávania umožňuje vyššie výrobné rýchlosti a zvyšuje ekonomickú efektívnosť linky na spracovanie

Rozsah aplikácie

  • Ťažké spracovanie
  • Podávanie aktívnym odvíjaním
  • Model 1 konfigurovateľný pre ľavé alebo pravé podávanie (predné nakladanie / bočne nakladanie)
  • Model 2 pre ľavé podávanie (predné nakladanie)

Technické špecifikácie

Priemer kotúča

400 - 900 mm (16 - 36“)

Šírka kotúča

280 - 660 mm (11.0 - 26.0“)

Priemer hriadeľu kotúča

40 - 125 mm (1.6 - 5.0“)

Váha kotúča

400 kg (880 lbs.)

Priemer materiálu

Maximum 35 mm (1.4“)

Rýchlosť rotácie

Až do 280 rpm, nastaviteľné pre optimalizovanú dynamiku podávania

Rozhrania

HS/PF Štandard, Núdzový stop

Objem akumulátora

1,420 mm (56“) s jednou slučkou (vodič do 35 mm (1.3“))
*voliteľné 2,900 mm (114”) s dvomi slučkami (vodič do 16 mm (0.6“))
*voliteľné 8,200 mm (323“) s piatimi slučkami (pre menšie vodiče do 6 mm (0.2“))

Rozmery (D x Š x V)

Zadné podávanie: 2,730 x 1,750 x 1,700 mm (107 x 68 x 67“)
Ľavé/Pravé podávanie: 3,170 x 1,450 x 1,700 mm (125 x 57 x 67”)

Váha

840 kg (1,848 lbs)

Napájanie

3 x 400 VAC, N, 5 KW, stlačený vzduch 6 bar (90 psi)

Prívod stlačeného vzduchu

6 bar (90 psi)

Prehlásenie o zhode CE

PreFeeder 4350 plne vyhovuje všetkým CE a EMV požiadavkám na zariadenia a tiež požiadavkám vzťahujúcich sa na mechanickú a elektromagnetickú bezpečnosť.

Dôležitá poznámka

Pred zakúpením odporúčame zaslanie produkčných vzoriek / konzultáciu z dôvodu overenia vhodnosti nasadenia uvedeného zariadenia.
