Plne automatické zariadenie pre spracovanie mikro-koaxiálneho a koaxiálneho kábla, rovnako ako aj pre spracovanie jednotlivých vodičov.
Prehľad

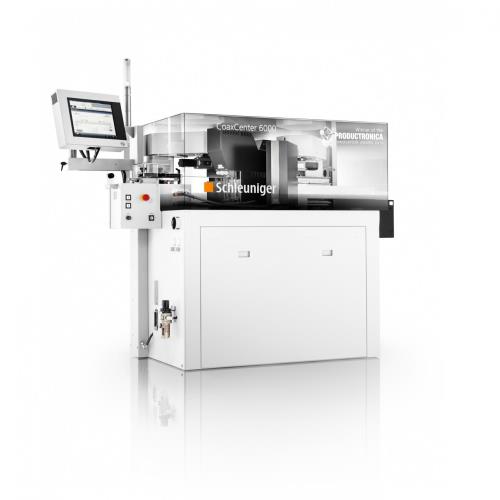

CoaxCenter 6000 je plne automatické zariadenie pre spracovanie mikro-koaxiálneho a koaxiálneho kábla, rovnako ako aj pre spracovanie jednotlivých vodičov.
Neporaziteľná presnosť:
Nestrácajte čas a peniaze na nepresné zariadenia. Byť precízny je naše motto a precíznosť je náš biznis.
Monitoruje automaticky:
QCam 360 automaticky monitoruje kvalitu odizolovania. Týmto sa odstraňuje potreba pre časovo náročné manuálne post-produkčné monitorovacie procesy.
Flexibilný:
V závislosti na spôsobe aplikácie, CoaxCenter 6000 môže byť vybavený rôznymi spracovateľskými stanicami.
Vysoká produkcia:
Krátke časy výmeny. Rýchle a jednoduché nastavenie zariadenia. Simultánne spracovanie oboch koncov kábla.
Rozsah aplikácie
Materiál
- Kábel
- Koaxiálny kábel
- Flexibilný kábel
- Heliax kábel
- Diskrétny vodič
- Kapton
- Kábel s nízkou stratou
- Mikro-koaxiálny kábel
- PUR
- PVC
- Guma
- Polo-tuhý kábel
- Kábel s jedným vodičom
- Jeden vodič
- Pevný vodič
- Špeciálne navrhnuté svorky
- Viaclankový vodič
- Teflon®
- Tefzel®
- Vodič
- Vodič so špeciálnou izoláciou
Možnosti spracovania
Ďalšie informácie
Princíp fungovania
V dnešných moderných komunikačných technológiách, so zvyšujúcimi sa nárokmi na prenos dát, a s ohľadom na objem a bezpečnosť údajov, vzniká nutnosť využiť viac komplexné prenosové mechanizmy. To zvyšuje požiadavky na anténne komponenty. V dôsledku toho sa tiež zvyšujú nároky na spracovanie mikro-koaxiálnych káblov potrebných pre tieto anténne komponenty.
- Je prakticky nemožné dosiahnuť požadovanú dĺžkovú toleranciu ručnou prácou alebo poloautomatickými nástrojmi
- Preto musia byť konce káblov systematicky testované. Použitie mikroskopov alebo lupy je neefektívne a kvalita takýchto meraní podlieha výkyvom. Skúsenosti ukázali, že individuálne hodnotenie kvality takýchto jemných štruktúr sa líši v závislosti od dennej doby a od osoby k osobe
- Prenos káblov medzi jednotlivými krokmi je tiež problematická. Aj najmenšie dotknutie sa konca kábla ho môže ohnúť a tým ho znehodnotiť. V najhoršom prípade to môže viesť k zlyhaniu konečného produktu
Naším riešením tejto výzvy je CoaxCenter 6000. Automatizuje všetky kroky spracovania kábla v jednej vysoko flexibilnej strojovej platforme. Po odrezaní kábla je jeho koniec držaný jedným uchopovačom počas všetkých procesov jeho spracovania. To znamená, že neexistuje presun kábla. Kábel si zachová svoju presnú polohu a preto je ďalej podávaný jednotlivým stanicou s maximálnou polohovou presnosťou. Tieto stanice boli špeciálne navrhnuté pre náročné požiadavky tejto aplikácie:
- RotaryUnit 6000:Táto stanica je jedinečnou rotačnou odizolovacou jednotkou v ktorej sa jednotlivé vrstvy kábla narežú a odizolujú s najvyššou presnosťou. Centrovacie zariadenie, ktoré sa skladá zo šiestich segmentov, zistí aby sa kábel počas rezania udržiaval v optimálnej polohe bez poškodenia upínacím tlakom. Odizolované časti kábla sa odstránia silnou extrakciou. Mechanika a extrakcia sú navrhnuté tak, aby boli prevádzkované vo viacerých zmenách bez nutnosti prerušenia kvôli údržbe
- QCam 360:Qcam 360 je kamerový systém s extrémne vysokou kvalitou, ktorý kontroluje a testuje konce káblov priamo po odizolovaní. Okrem toho môže QCam 360 otestovať ďalšie procesné kroky, ako napríklad určiť, či je koncovka na krimpovanie správne umiestnená na konci káblu
- Po automatickom vykonaní všetkých krokov procesu sa kábel nastaví pomocou špeciálne vyvinutej pinzety bez poškodenia koncov káblov
Okrem špeciálne vyvinutých spracovateľských staníc môžu byť integrované aj krimpovacie lisy a iné stanice od rôznych dodávateľov. QCam 360 môže taktiež skontrolovať procesné kroky vykonané týmito stanicami.
Technické špecifikácie
| |
Priemer materiálu | Maximum 5.5 mm (0.21") |
Prierez vodiča | 0.005 mm2 (40 AWG) |
Dĺžka obrobku | Minimum 15 mm (0.59") + dĺžky odizolovaní Maximum 1,000 mm (39.4"), dlhšia dĺžka kábla možná s aktívnou odkladacou jednotkou* |
Dĺžka odizolovania | Minimum 0.1 mm (0.004“)
Maximum strana 1: 58 mm (2.28")
Maximum strana 2: 38 mm (1.49") |
Tolerancia dĺžky odizolovania | +/– 50 μm (v závislosti na type kábla a naprogramovaní) |
Presnosť merania | 10 μm |
Rýchlosť produkcie | Rez a Odizolovanie: 1,200 ks/h (100 mm (3.93") dlhé, 3-krokové odizolovanie na oboch stranách)
Rez, Odizolovanie a Kvalita: 1000 ks/h (100 mm (3.93") dlhé, 3- krokové odizolovanie na oboch stranách) |
Rozmery (L x W x H) | 1,300 x 800 / 900 x 1,400 mm (51.18 x 31.49 / 35.43 x 55.11")
(2,200 mm (86.61") so zdvihnutým krytom) |
Rozmery (D x Š x V) vrátane jednotky WireStacker a WireStraightener | 2,000 x 800 / 900 x 1,400 mm (78.74 x 31.49 / 35.43 x 55.11")
(2,200 mm (86.61") so zdvihnutým krytom) |
Váha | 407 kg (897 lbs.) |
Napájanie | 100/120 VAC, 200/240 VAC, 800 VA, 50/60Hz |
Prívod stlačeného vzduchu | 6 bar (87 psi) bez-olejový, suchý a filtrovaný stlačený vzduch
V priemere 65 l/min, maximum 400 l/min
Vzduchová hadica 12/9 mm, max dĺžka 10 metrov |
Prehlásenie o zhode CE | CoaxCenter 6000 spĺňa všetky smernice CE and EMC týkajúce sa mechanickej a elektrickej bezpečnosti a elektromagnetickej kompatibility. |
Dôležitá poznámka | Pred zakúpením odporúčame zaslanie produkčných vzoriek / konzultáciu z dôvodu overenia spôsobilosti zariadenia.1) |
1) *1) závisí od priemeru a tuhosti kábla |
