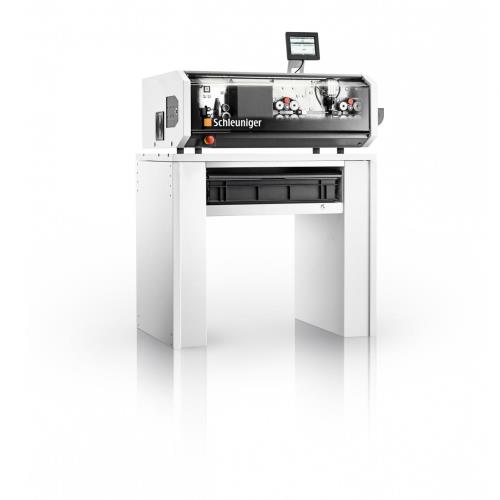

MultiStrip 9480

Najvšestrannejšia strihacia a odizolovacia platforma. Dostupná v šiestich verziách.

Prehľad

Rodina modelov MultiStrip 9480 ponúka šesť verzií pre pokrytie širokého rozsahu aplikácií a rozpočtu zákazníka. MultiStrip 9480 s mnohými ďalšími doplnkami a príslušenstvom je najuniverzálnejšou platformou na strih a odizolovanie na trhu.

Plne programovateľná rotačná narezávacia jednotka (vo verziách MR, RS, RSX a RX) umožňuje jednoduché spracovanie vysoko presných koaxiálnych a viacvrstvových aplikácií. Ďalšie funkcie, ako napríklad naša viac-polohovacia strihacia hlava, vytvárajú takmer nekonečné možnosti použitia. Každý stroj môže byť ľahko prepojený so širokým radom integrovaného príslušenstva Schleuniger na vytvorenie plne automatickej výrobnej linky na spracovanie vodičov.

Rozšírte svoje možnosti

Vďaka funkciám, ako je naša viac-polohovacia hlava, sú možnosti aplikácií takmer nekonečné.

Maximalizujte vašu produktivitu

Minimalizujte dobu výmeny a maximalizujte vašu produkciu. Ušetrite čas rýchlym a jednoduchým nastavením.

Zjednodušte svoje programovanie

Každá zo šiestich verzií zariadenia obsahuje výkonný ovládací softvér. Unikátny koncept programovania zaujme začiatočníkov aj profesionálov.

Presnosť je naša vášeň

Nestrácajte čas na nepresné spracovanie vodiča. Buďte presní.

Rozsah aplikácie

Materiál

Zoskupené vlákno
Potiahnuté vlákno
Koaxiálny kábel
Šnúra
Diskrétny vodič
Duplexné sklenené optické vlákno
Optické vlákno, fólia a iné
Viac-vodičový kábel
Laminát
Plochý materiál
Plochý viac-vodičový kábel
GOF (Sklenený optický kábel)
Opláštený plochý kábel
Kevlar
Kevlarfasern
Viacžilový kábel
POF (polymérový optický kábel)
PUR
PVC
Guma
Gumené šnúry / profily
Tienené káble
Jednovodičový kábel
Jeden vodič
Pevný vodič
Viaclankový vodič
Teflon®
Triaxiálny kábel
Hadičky a rúrky
Hadice
Vodič
Vodič so špeciálnou izoláciou

Možnosti spracovania


Narezať na dĺžku		Úplne alebo čiastočne odizolovanie vľavo a vpravo
Odpláštenie a odizolovanie vnútorného vodiča		Odpláštenie extrémne tenkých izolácií
Odpláštenie viacvodičových káblov		Viacvrstvové odizolovanie
Viacvrstvové tienené spracovanie (Koax, Hybrid, atď.)		Viacvrstvové odpláštenie s odizolovaním vnútorných vodičov a pozdĺžne narezanie izolácie
Viackrokové odizolovanie		Skrátenie, oddelenie a odizolovanie individuálnych lankových vodičov
Značenie kábla

Technická špecifikácia


Priemer materiálu	S/M/MR/RS Max. 12.5 mm (0.49“) RSX/RX Max. 6.5 mm (0.26“)
Prierez vodiča	S/M/MR/RS Max. 20 mm² (4 AWG) RSX/RX Max. 6 mm² (10 AWG)
Dĺžka obrobku	S/M/MR/RS: 59 - 1,000,000 mm (2.3” - 39,370”) RSX/RX: 21.5 - 1,000,000 mm (0.85“ - 39,370”)
Dĺžka obrobku (bez skráteného režimu)	S/M/MR/RS: 8 - 59 mm (2.3”) RSX/RX: 8 - 21.5 mm (0.85“)
Dĺžka odizolovania	0.1 – 1,000,000 mm (0.004 – 39,370”)
Dĺžka stiahnutia	Ľavá strana: S/M/MR: 95 mm (3.74”) RS/RSX: 95 mm (3.74”) RX: 17.3 mm (0.68”) Pravá strana: S/M/MR: 195 mm (7.68”) RS/RSX: 135 mm (5.33”) RX: 40.3 mm (1.58”)
Rozhrania	Štandard: 2 x USB, 2 x Ethernet, prefeed, hotstamp a postfeed rozhrania Voliteľné: ďalších 5 SMI (Schleuniger Machine Interface) pre max. dve označovacie stanice , rôzne periférie, a obvody núdzového zastavenia
Napájania	100-240 VAC, 50/60 Hz zdroj vzduchu
Prívod stlačeného vzduchu	S/M/MR: max 7 bar (105 psi) voliteľné RS/RSX/RX: max 7 bar (105 psi) prúd vzduchu
Rozmery (D x V x Š)	S/M: 734 x 698 x 333 mm (28.9 x 27.5 x 13.1”) MR/RS/RSX: 934 x 698 x 333 mm (36.8 x 27.5 x 13.1”) RX: 734 x 698 x 333 mm (28.9 x 27.5 x 13.1”)
Váha	S: 80 kg (176 lbs.) M: 86 kg (189 lbs.) MR: 89 kg (196 lbs.) RS/RSX: 95 kg (209 lbs.) RX: 72 kg (158 Ibs.)
