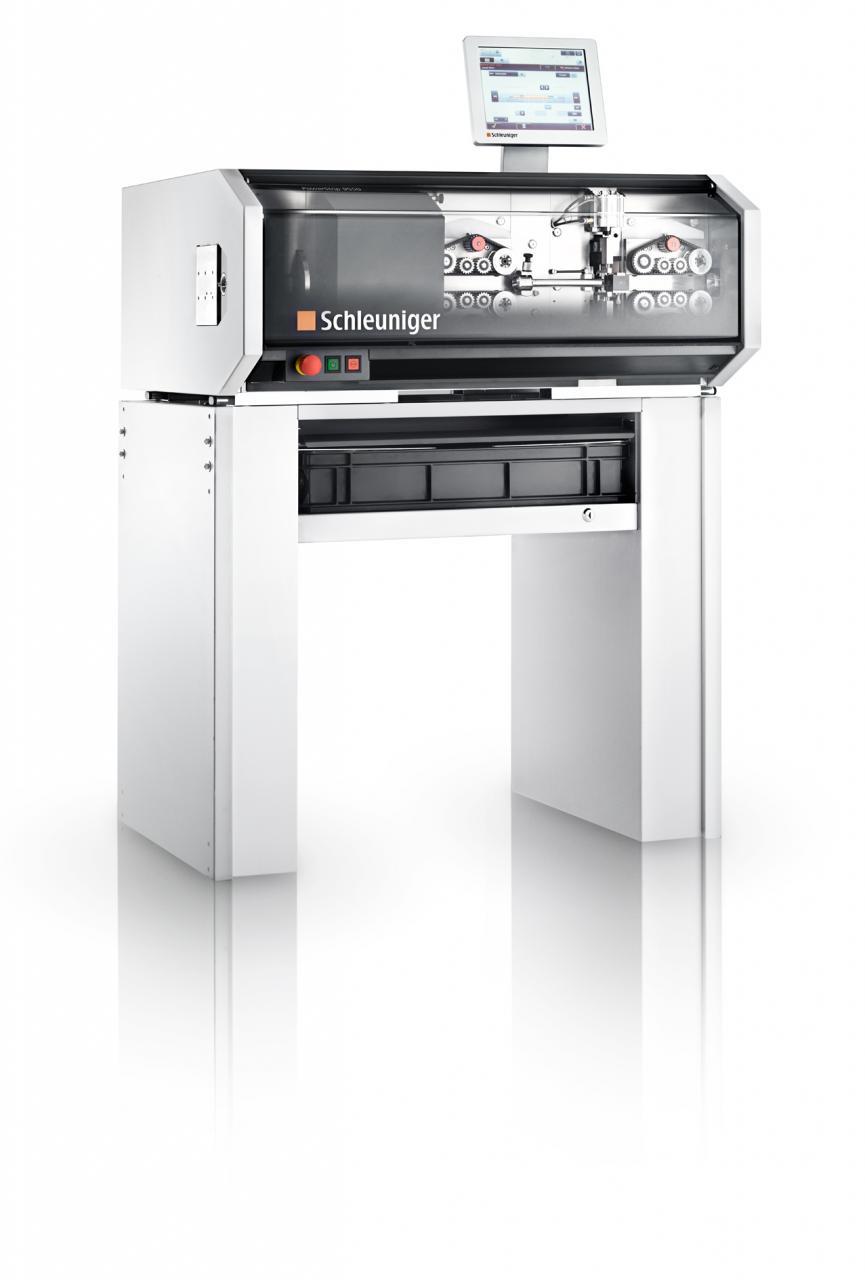

PowerStrip 9580

PowerStrip 9580
Modulárny high-end automat na strihanie a odizolovanie pre efektívnu a ekonomickú výrobu.

Prehľad

PowerStrip 9580 kombinuje maximálnu precíznosť a výkon, a pokrýva bezkonkurenčné možnosti použitia. Vďaka modulárnemu dizajnu môže byť stroj kedykoľvek prispôsobený požiadavkám zákazníka a spracovateľským modulom, čo robí investíciu do tohto zariadenia múdrou voľbou pre dnešné a budúce potreby na spracovanie vodiča.

  • Systém modulárnej a otvorenej architektúry ponúka najvyššiu flexibilitu
  • Prekonávanie širokej škály aplikácií
  • Osvedčené jednoduché programovanie s intuitívnou navigáciou na 10-palcovej dotykovej obrazovke
  • Vysoká miera výroby
  • Široká škála rozhraní pre rôzne periférne zariadenia

Rozsah aplikácie

PowerStrip 9580 je srdcom vašej linky na automatické spracovanie a je špeciálne navrhnutý tak, aby poskytoval najvyššiu možnú produktivitu. Výkonné servo-pohony zabezpečujú rýchle podávacie rýchlosti a vysoké odťahovacie sily. Inteligentná riadiaca jednotka zaručuje krátke doby cyklu a opakovateľný vysokokvalitný výkon. Diskrétne vodiče s prierezom do 70 mm² (2/0 AWG), tienené káble a komplexné viacvodičové aplikácie môžu byť spracované v jednej automatizovanej operácií. Moduly spracovania, akými je programovateľný systém rezacích hláv, rotačný rezací modul a pohyblivé výstupné vodítko s pravým výstupom, vám umožňujú konfigurovať váš PowerStrip 9550 podľa požiadaviek vašej aplikácie teraz alebo v budúcnosti.

Procesné moduly

PowerStrip 9580 je dostupný v štyroch základných konfiguráciách, kombinujúc procesné a funkčné moduly pre pokrytie širokej škály aplikácií na spracovanie kábla. Všetky základné modely je možné dodatočne vybaviť ďalšími funkčnými modulmi a doplnkami PowerSystem. Moduly integrované v základných modeloch je možné dodatočne namontovať alebo vymeniť aj v budúcnosti, ak sa zmenia vaše požiadavky na aplikáciu.

Materiál

  • Zoskupené vlákno
  • Potiahnuté vlákno
  • Koaxiálny kábel
  • Šnúra
  • Diskrétny vodič
  • Duplexné sklenené optické vlákno
  • Optické vlákno, fólia a iné
  • Viac-vodičový kábel
  • Laminát
  • Plochý materiál
  • Plochý viac-vodičový kábel
  • GOF (Sklenený optický kábel)
  • Opláštený plochý kábel
  • Kevlar
  • Kevlarfasern
  • Viacžilový kábel
  • POF (polymérový optický kábel)
  • PUR
  • PVC
  • Guma
  • Gumené šnúry / profily
  • Tienené káble
  • Jednovodičový kábel
  • Jeden vodič
  • Pevný vodič
  • Viaclankový vodič
  • Teflon®
  • Triaxiálny kábel
  • Hadičky a rúrky
  • Hadice
  • Vodič
  • Vodič so špeciálnou izoláciou

Možnosti spracovania

Narezať na dĺžkuÚplne alebo čiastočne odizolovanie vľavo a vpravo
Odpláštenie a odizolovanie vnútorného vodičaOdpláštenie extrémne tenkých izolácií
Odpláštenie viacvodičových káblovViacvrstvové odizolovanie
Viacvrstvové tienené spracovanie (Koax, Hybrid, atď.)

Viacvrstvové odpláštenie s odizolovaním vnútorných vodičov a pozdĺžne narezanie izolácie

Viackrokové odizolovanieSkrátenie, oddelenie a odizolovanie individuálnych lankových vodičov
Značenie kábla

Ďalšie informácie

Možnosti

Rôzne možnosti dodávajú PowerStrip-u 9580 možnosti spracovania alebo uľahčujú prácu so strojom. Príkladmi sú univerzálna rezacia jednotka, rôzne typy lopatiek alebo modulárny systém regálov pre pohodlnú prevádzku. Inteligentný dizajn PowerSystem a SmartBlade zaručuje maximálnu flexibilitu dnes i v budúcnosti.

Programovateľné procesné parametre

  • PowerStrip 9580 S M SR MR strihanie a odizolovanie s čiastočným alebo úplným odizolovaní vľavo a vpravo
  • Viackrokové odizolovanie
  • Viackrokové odizolovanie tienenia
  • Odpláštenie viacžilových káblov
  • Odizolovanie veľmi tenkej izolácie
  • Odpláštenie viacžilových vodičov a káblov s odizolovaním vnútorných vodičov
  • Skrátenie, oddelenie a odizolovanie
  • Viackrokové odizolovanie s čiastočným odizolovaním v rámci izolácie
  • Viackrokové odizolovanie tienených káblov
  • bez spracovania tienenia
  • so spracovaním tienenia

Modely

  • PowerStrip 9580 S (rezacia hlava s jedným nožom)
  • PowerStrip 9580 M (flexibilná rezacia hlava s viacerými nožmi)
  • PowerStrip 9580 SR (S + prídavné rotačné narezanie)
  • PowerStrip 9580 MR (M + prídavné rotačné narezanie)

Technická špecifikácia

Priemer materiálu

16 mm (0.63")

Prierez vodiča

Maximum 70 mm² (2/0 AWG)

Dĺžka obrobku

Štandardný režim: 70 – 999,999 mm (> 2.8")
Skrátený režim: < 70 mm (2.8")

Dĺžka odizolovania

999,999 mm (39,370")

Dĺžka stiahnutia

Ľavá strana: Max. 115 mm (4.5")
Pravá strana: Max. 240 mm (9.5")

Rýchlosť podávania

4 m/s (13 ft/s)

Zásobník na nôž

SmartBlade pre nože s 20 mm a 16 mm mriežkou (kompatibilné s PowerStrip 9500, OmniStrip 9450 a EcoStrip 9320)

Typ noža

20 mm mriežka: V-nože, radius a die nože, multi-radius nože, univerzálne rezacie jednotky, špeciálne nože
16 mm mriežka: V-nože, radius a die nože, multi-radius nože, špeciálne nože > kompatibilné iba so SmartBlade

Rozhrania

Ethernet, USB, RS232, pre-/post-processing interface, hotstamp, inkjet, pedál, NV1xxx

Napájanie

Štandard: 115 VAC 50/60 Hz
Voliteľné: 208-230 VAC 50/60 Hz

Prívod stlačeného vzduchu

6 bar (90 psi) (potrebné iba pri použití voliteľnej súpravy pre brzdu spätného rázu)

Rozmery (L x W x H)

910 x 780 x 400 mm (36 x 31 x 16") Bez dotykovej obrazovky

Váha

S: 131 kg (288 Ibs.)
M: 138 kg (304 lbs.)
SR: 147 kg (324 Ibs.)
MR: 154 kg (340 Ibs.)

Prehlásenie o zhode CE

PowerStrip 9580 spĺňa všetky smernice CE and EMC týkajúce sa mechanickej a elektrickej bezpečnosti a elektromagnetickej kompatibility.
