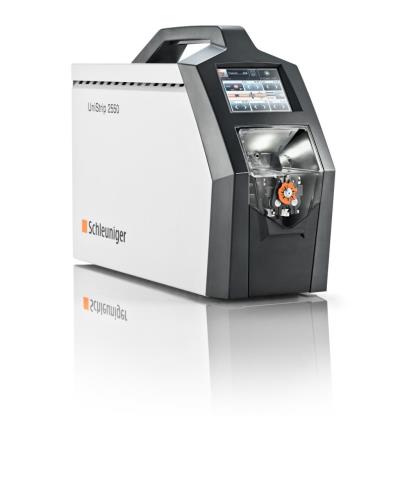

UniStrip 2550
Programozható sztrippelőgép 0,03 - 6 mm² (32-10 AWG) méretű huzalokhoz és hüvelyes kábelekhez, átmérőjük 5,5 mm (0,22”) -ig.
Áttekintés
Az UniStrip 2550 egy teljesen programozható csupaszoló berendezés, amely magas precizitást és rugalmasságot kínál. Képes 0.03 - 6 mm² (32 - 10 AWG) keresztmetszetű kábeleket és 5.5 mm (0.22”) átmérőjű köpennyel ellátott kábeleket csupaszolni. A berendezés standard V- késekkel van ellátva, ez optimális megoldás a legtöbb vezeték csupaszolási folyamat végrehajtására a kések cseréje nélkül. Az UniStrip 2550 szintén fel lehet szerelve radius és flat (lapos) típusú késekkel. Ezeket a speciális típusú késeket az ellenálló szigeteléssel ellátott vezetékek csupaszolására használják, mint pl. Teflon, Kapton, Kynar, stb., általában a katonai és űriparban használják.
- Intuitív felhasználói interfész a színes érintőképernyős kijelzőn
- Mechanikai beállítások V-kések használatakor nem szükségesek
- Nagyon érzékeny indítószenzor – kitűnő a vékony és rugalmas vezetékekre
- Az operátor tisztán látja az egész munkafelületet
- Különféle típusú kések elérhetők
- Vonalkód olvasás lehetőség
Alkalmazási kör
Az UniStrip 2550 a Schleuniger-től képes 0.03 - 6 mm² (32 - 10 AWG) keresztmetszetű kábeleket és 5.5 mm (0.22”) átmérőjű köpennyel ellátott kábeleket csupaszolni. A berendezés standard V- késekkel van ellátva, ez optimális megoldás a legtöbb vezeték csupaszolási folyamatának végrehajtására a kések cseréje nélkül. Speciális kések használatával az alkalmazások köre bővíthető. A színes érintőképernyős kijelző használatával az operátor kiválaszthatja a szükséges vezeték méreteit az előre beprogramozott könyvtárból, és így az összes paraméter (vágás átmérője, megfogás ereje, kések kinyitása kihúzás előtt, stb.) automatikusan beállítódik. Az operátor beállítja a csupaszolási hosszt és a szigetelés lehúzási hosszát szükség szerint és a berendezés késszen áll a használatra. Az UniStrip 2550 azonnal elkezdi a csupaszolási folyamatot, ahogy a vezeték hozzáér az indítószenzorhoz. A vezeték automatikusan meg van fogva, és a csupaszolás folyamata a beprogramozott értékek szerint megy végbe. A programokat az integrált memóriába lehet elmenteni, a jövőbeli használat érdekében.
Anyag
- Kábel
- Lapos kábel
- Lapos többeres kábel
- Kapton
- Többeres kábel
- PUR
- PVC
- Gumi
- Egy eres kábel
- Egy vezeték
- Többszálas vezeték
- Teflon®
- Tefzel®
Feldolgozási lehetőségek
| | | |
| Lehetőség a Die típusú kések használatára |  | Diszkrét kábel feldolgozás |  |
Lapos vagy Zipcord kábelek feldolgozása |  | Teljes csupaszolás |  |
| Többeres kábel feldolgozása |  | Több lépéses csupaszolás |  |
| Részleges csupaszolás |  | | |
Műszaki információk
| |
Vezeték keresztmetszete | 0.03 – 6 mm² (32 – 10 AWG) |
Anyag átmérője | Maximum 5.5 mm (0.22") |
Anyag átmérőnek fokozása | 0.01 mm (0.001") |
Csupaszolási hossz | Minimum 1.5 mm (0.06")
Visszavágással: Minimum 0.5 mm (0.02")
Maximum 43 mm (1.69") |
Szigetelés lehúzási hossza | Maximum 22 mm (0.86") |
Csupaszolási hosszának fokozása | 0.1 mm (0.01“) |
Ciklusidő | 0.35 s (0.75 mm² (18 AWG) vezeték, csupaszolási hossz 10 mm (0.39"), szigetelés lehúzási hossza 5 mm (0.19")) |
Ciklus megkezdése | Automata indítószenzor vagy választható lábpedál |
Anyag típusa | PVC, PUR, gumi, Teflon, Tefzel, Kapton, stb. |
Megfogás | Programozható megfogási erő |
Memória kapacitása | 1,000 vezeték vagy kábel |
Interfész | Pedál, USB "Host" |
Lehetőségek | Pedál, speciális megfogó pofák |
Zaj | <70 dB (A) |
Tápegység | 100/115 VAC, 230/240 VAC, 65W / 50/60 Hz |
Méretek (D x Š x V) | 390 x 130 x 280 mm (15.3" x 5.1" x 11.0") |
Súly | 9.4 kg (21 lbs.) |
CE megfelelősségi nyilatkozat | Az UniStrip2550 megfelel minden CE és EMC irányelvnek, ami a mechanikai és elektromos biztonságot és az elektromágneses összeférhetőséget illeti. |
További információk
Tulajdonságok
- Intuitív felhasználói interfész a színes érintőképernyős kijelzőn
- Mechanikai beállítások V-kések használatakor nem szükségesek
- Nagyon érzékeny indítószenzor – kitűnő a vékony és rugalmas vezetékekre
- Az operátor tisztán látja az egész munkafelületet
- Különféle típusú kések elérhetők
- Vonalkód olvasás lehetőség
Programozható folyamatparaméterek
- Szigetelés lehúzásának sebessége
- Részleges csupaszolás hossza
- Teljes csupaszolás hossza
- Csupaszolás átmérője
- Wayback (a kés némileg szétnyit a vezeték kihúzásakor)
- A kések sebessége
- A megfogási erő
