Áttekintés

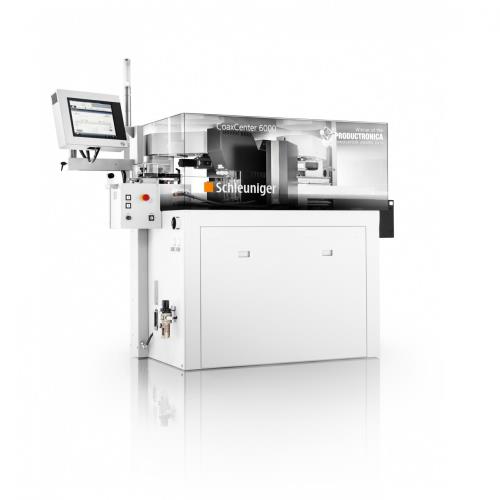

A CoaxCenter 6000 egy teljesen programozható többlépéses csupaszoló berendezés a koaxiális, triaxiális és többmagos kábelekre, valamint az egymagos kábelekre.

Páratlan pontosság:

Ne vesztegessen időt és pénzt a pontatlan berendezésekre. Precíznek lenni ez a mi mottónk és a precizitás a mi bizniszünk.

Automatikus megfigyelés:

A QCam 360 automatikusan figyeli a csupaszolás minőségét. Ez megspórolja az időigényes manuális vizsgálati utómunkálatokat.

Rugalmas:

Az alkalmazás módjától függően, a CoaxCenter 6000 különféle munkaállomásokkal lehet ellátva.

Magas termelés:

Rövid csere idő. Gyors és egyszerű berendezés beállítás. A kábel mindkét végénnek egyidejű feldolgozása.

Alkalmazási kör

Anyag

  • Kábel
  • Koaxiális kábel
  • Rugalmas kábel
  • Sodort kábel
  • Kapton
  • Kábel alacsony veszteséggel
  • Mikro- koaxiális kábel
  • PUR
  • PVC
  • Gumi
  • Félmerev kábel
  • Kábel egy vezetékkel
  • Egy vezeték
  • Rögzített vezeték
  • Speciálisan kialakított csatlakozók
  • Többszálas vezeték
  • Teflon®
  • Tefzel®
  • Vezeték
  • Speciális szigeteléssel ellátott vezeték

Feldolgozási lehetőségek

Koaxiális kábel csupaszolásaKoaxiális kábel feldolgozása
Rugalmas kábel feldolgozásaHELIAX kábel feldolgozása
Vágás hosszra fűrésszelDiszkrét kábel feldolgozása
Diszkrét kábel csupaszolásaTeljes vagy részleges csupaszolás jobb vagy bal oldalon
Teljes csupaszolásMikro- koaxiális kábel feldolgozása
Többrétegű csupaszolásTöbb rétegű, árnyékolás feldolgozásával (Koax, Hybrid, stb.)
Többlépéses csupaszolásRészleges csupaszolás
Félig merev kábel feldolgozása

További információk

Működési elv

A mai modern kommunikációs technológiákban, az adatátvitel iránti növekvő igényekkel, valamint az adatmennyiség és biztonság szempontjából összetettebb átviteli mechanizmusok alkalmazására van szükség. Ez növeli az antenna alkatrészekre vonatkozó követelményeket. Ennek eredményeként egyre növekszik az igény az ezen antenna alkatrészekhez szükséges mikrokoaxiális kábelek feldolgozására.

  • Gyakorlatilag lehetetlen kézi vagy félautomata szerszámokkal elérni a kívánt hosszúságtűrést
  • Ezért a kábelvégeket szisztematikusan kell ellenőrizni. A mikroszkópok vagy a nagyítók használata nem hatékony, és az ilyen mérések minősége ingadozásoknak van kitéve. A tapasztalatok azt mutatják, hogy az ilyen finom struktúrák minőségének egyedi értékelése a nappali időtől függően és személyenként változik.
  • A kábelek átvitele az egyes lépések között szintén problematikus. Még a legkisebb érintkezés is a kábel végével károkat okozhat, elhajlíthatja és ezzel tönkre teheti. Legrosszabb esetben a végtermék meghibásodásához vezethet.

A megoldásunk erre a kihívásra a CoaxCenter 6000. A kábelfeldolgozás összes lépését automatizálja, egy rendkívül rugalmas gépházban. A kábel levágása után a kábel végét egy megfogó tartja az összes feldolgozási folyamat alatt. Ez azt jelenti, hogy nincs kábelátvitel. A kábel megtartja a pontos pozícióját, ezért az egyes állomásokhoz maximális pozíciópontossággal táplálja. Ezeket az állomásokat kifejezetten az alkamazás igényes követelményeihez tervezték.

  • RotaryUnit 6000:Ez az állomás egy egyedi forgó csupaszoló egység, melyben az egyes kábel rétegek bevágása és csupaszolása megy végbe a legnagyobb pontossággal. Központosító berendezés, amely 6 szegmensből tevődik össze, bebiztosítja, hogy a kábel a feldolgozás alatt a megfelelő helyzetben helyezkedjen el, sérülés mentesen.
  • QCam 360:A Qcam 360 egy kamera rendszer nagyon magas minőséggel, amely figyeli és teszteli a kábel végeket közvetlen a csupaszítás után. Ezen kívül a QCam tesztelheti a többi folyamat lépéseket, mint például meghatározni azt, hogy a csatlakozó helyesen -e helyezkedik el a kábel végén.
  • Az összes elvégzett automatizált lépés után a kábelt egy speciális fejlett csipesz segítségével beállítja anélkül, hogy sérülést okozna a kábel végeken.

A speciálisan kifejlesztett feldolgozó állomásokon kívül krimpelő prések és egyéb állomások integrálhatók. A QCam 360 szintén képes ellenőrizni a folyamat lépéseit, melyeket ezek az állomások végeznek.

Műszaki információk

Anyag átmérő

Maximum 5.5 mm (0.21")

Vezeték keresztmetszete

0.005 mm2 (40 AWG)

Munkadarab hossza

Minimum 15 mm (0.59") + Csupaszolás hossza           Maximum 1,000 mm (39.4"), hosszabb kábel lehetséges egy aktív elszedő egységgel *

Csupaszolás hossza

Minimum 0.1 mm (0.004“)
Maximum oldal 1: 58 mm (2.28")
Maximum oldal 2: 38 mm (1.49")

Csupaszolási hossz tűréshatára

+/– 50 μm (a kábel típusától és a programozástól függ)

Mérési pontosság

10 μm

Gyártási sebesség

Vágás és csupaszítás: 1,200 db/ó (100 mm (3.93") hosszú, 3-lépéses csupaszolás mindkét felén)
Vágás, Csupaszolás és Minőség: 1000 db./ó (100 mm (3.93") hosszú, 3- lépéses csupaszolás mindkét felén)

Méretek (L x W x H)

1,300 x 800 / 900 x 1,400 mm (51.18 x 31.49 / 35.43 x 55.11")
(2,200 mm (86.61") Felemelt burkolattal)

Méretek (D x Š x V) beleértve a  WireStacker és WireStraightener egységeket

2,000 x 800 / 900 x 1,400 mm (78.74 x 31.49 / 35.43 x 55.11")
(2,200 mm (86.61") Felemelt burkolattal)

Súly

407 kg (897 lbs.)

Tápegység

100/120 VAC, 200/240 VAC, 800 VA, 50/60Hz

Sűrített levegőellátás

6 bar (87 psi) olajmentes, száraz és szűrt sűrített levegő.  65 l/min, maximum 400 l/min
Levegő cső 12/9 mm, max hossz 10 méter

CE megfelelősségi nyilatkozat

A CoaxCenter 6000 megfelel minden CE és EMC irányelvnek, ami a mechanikai és elektromos biztonságot és az elektromágneses összeférhetőséget illeti.

Fontos megjegyzés

Vásárlás előtt javasoljuk, hogy küldjön termékmintákat/konzultációt a berendezés alkalmasságának ellenőrzésére.1)

1) *1) A kábel keménységétől és átmérőjétől függ
