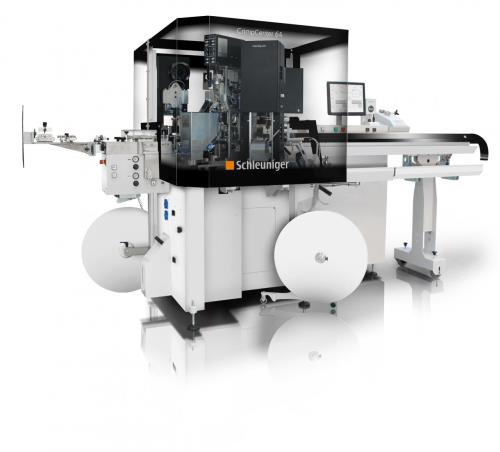

CrimpCenter 64

Übersicht

Das CrimpCenter 64 ist ein Schwenkarm-Crimpvollautomat mit bis zu 4 Verarbeitungsstationen. Mit einer maximalen Vorschubgeschwindigkeit von 12 m/s ermöglicht das CrimpCenter 64 das hochqualitative Crimpen, Tüllenbestücken (Seal), Verdrillen und Verzinnen von Kabeln zwischen 0,13 bis 6 mm² (26 - 10 AWG) bei maximaler Produktivität.

• Hohe Leistung und kurze Einrichtzeiten
• Einfache Bedienung mit modernster Software und Touchscreen
• Einfache Netzwerkeinbindung in vorhandene Infrastruktur
• Umfangreiche Auswahl an erhältichen Optionen und Zubehör

Anwendungsbereich

Das CrimpCenter 64 ist ein Crimpvollautomat mit bis zu vier Verarbeitungsstationen, konstruiert für maximale Geschwindigkeit, Präzision, schnelle Umrüstung und lange Haltbarkeit. Zahlreiche Konfigurationsmöglichkeiten erlauben die Verarbeitung unterschiedlichster Anwendungen. Dank hochdynamischer Servomotoren in Verbindung mit einem intelligenten Steuerungssystem, werden konstant hohe Maschinenleistungen erreicht, so dass auch enge Produktionstermine erfüllt werden können. Die Bedienung erfolgt komfortabel über Touchscreen und garantiert durch die intuitive Menüführung kürzeste Schulungszeiten und minimiert Eingabefehler. Alle Parameter wie Leitungsdaten, Crimp- oder Sealdaten können gespeichert und jederzeit wieder aufgerufen werden. Die elektronische Dokumentation, inklusive Bedienungsanleitungen, Ersatzteilkatalogen mit Baugruppenzeichnungen zur Ersatzteilidentifizierung und Schemata sind direkt in die Maschinensoftware EASY integriert und sind jederzeit zugänglich.

Verarbeitungsmöglichkeiten

• Bedrucken und Markieren
• Crimp / Crimp (gleiche Kontakte)
• Crimp / Crimp (verschiedene Kontakte)
• Crimp to crimp
• Crimp to Crimp (geschlossene Crimpzonen)
• Crimp und Verdrillen / Verzinnen
• Fenster ausisolieren
• Hartschalenseals / Miniseals
• Kabel aufwickeln mit ACS Modul
• Koaxialkabel abisolieren
• Seal / Seal (gleiche Kontakte und Seals)
• Seal to Crimp
• Seal to Seal
• Seal und Verdrillen / Verzinnen
• Verdrillen / Verzinnen beidseitig
• Zweischichtig abisolieren

Mehr

Verarbeitungsstationen

Die Verarbeitungsstationen kommunizieren via TCP/IP und gewährleisten so kurze Kommunikationszeiten und hohe Produktionsraten.

• UniCrimp 221 Crimpstation mit integrierter Crimpkraftüberwachung (CFM 20)
• UniCrimp 222 Crimpstation mit integrierter Crimpkraftüberwachung (CFM 20) und elektronischer Crimphöhenverstellung
• SLU 3000 Sealstation mit unterschiedlichen Seal-Überwachungsoptionen
• SLD 4100 Doppelgreifer Modul
• STW 1100 Verdrillstation
• STS 1100 Verzinnstation
• CoaxStrip 5400 Koaxialkabel Abisolierstation
• UniCrimp LPC Crimpstation für lose Kontakte

Produktivität steigern

Mit Einzugsgeschwindigkeiten bis zu 12 m/s, abgestimmter Schwenkarmbewegung, optimierter interner Kommunikation und voll integrierten Verarbeitungsstationen bieten CrimpCenter eine beispiellose Leistung für die gängigen Anwendungen. Zur Minimierung von Maschinenstillstandszeiten ist das CrimpCenter 64 mit Schnellwechselsystemen, einem Leitungseinführungsassistenten und integrierter Beleuchtung ausgerüstet. Leitungsführungen, Messer und Förderriemen können ohne Werkzeug gewechselt werden. Das CrimpCenter 64 ist vollständig mit dem Schleuniger ToolingShuttle System (TSS) kompatibel. Das ToolingShuttle 61 kombiniert Crimpwerkzeug, Kontaktspule und Papieraufwickler in einer mobilen Einheit und optimiert so den Kontakt- und Werkzeugwechsel. Zur weiteren Optimierung der Produktion kann das CrimpCenter 64 einfach in bestehende TCP/IP Netzwerke integriert werden. Die optionale EASY ProductionServer Software ermöglicht eine Vernetzung all Ihrer CrimpCenter Maschinen, sodass die komplette Verwaltung und Verteilung der Produktionsaufträge erfolgen kann.
