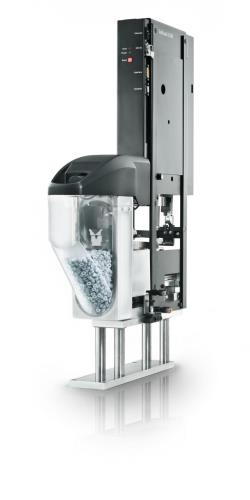

SealLoad 3100

Sealbestückungsstation für CrimpCenter

Übersicht

Sealbestückungsstationen für CrimpCenter fördern und orientieren lose Seals und positionieren diese auf vorabisolierten Leitungen. Sie sind für alle Sealtypen, wie auch Mini- und Hartschalen-seals geeignet. Eine Sealüberwachung (SealCheck) kann optional eingebaut werden. Vorhandene SLU SealKits können weiterverwendet werden.

Verbesserte Zykluszeit dank optimierter Mechanik
Werkzeugloser Kit-Wechsel und Multikupplung
Hohe Präzision der Sealbestückung und Überwachung
Niedriger Energieverbrauch
Ansprechendes Design und Ergonomie
Einstellung und Bedienung mit EASY Software

Anwendungsbereich

Sealbestückungsstationen für CrimpCenter bearbeiten alle Typen von Seals bis zu einer Länge von max. 19 mm und einem Durchmesser von 17 mm, so auch Mini- Hartschalen- und ovale Seals. Sondergrössen können auf Anfrage bestellt werden.

Mehr

Besondere Merkmale

Neu optimierte Sealbestückungseinheit
Verbesserte Zykluszeit dank optimierter Mechanik
Adapter zur Integration von anderen SealKits
Kompakte Bauform mit sehr grosser Zugänglichkeit
Werkzeugloser Kit-Wechsel und Multikupplung
SealKits (Hartschalen-, Oval-, Mini-Seals)
Kompatibilität der SLU 3000 Umrüstsätze
Hohe Präzision der Sealbestückung und Überwachung
Niedriger Energieverbrauch
Grosser transparenter Sealbehälter
Ansprechendes Design und Ergonomie
Einstellung und Bedienung mit EASY Software

Optionen

SealCheck
SealLevelMonitor mit Warnlicht
Seal-Nachfüllung während der Produktion
SealKits für alle Arten von Seals
Miniseal und Hartschalen SealKits
SealKits
AdapterKit zur Integration von anderen SealKits
Ersatzteilsets
Justierlehre für AdapterKit
SealCleaner 20

Technische Daten


Rohmaterial Durchmesser	Max. 6 mm
Seal Durchmesser	Max. 17 mm - Breite Max. 19 mm - Länge Andere Grössen auf Anfrage
Zyklusrate	Ca. 160 ms (ohne Optionen)
Zykluszeit	ca. 750 ms (abhängig von Kabel, Seal und Programm)
Lärmpegel	<70 dB (A)
Kompatibilität	SLU 3000, SealKits, AdapterKit
Schnittstellen	Ethernet & I/O (24VDC)
Speisung	24 VDC, 300 W
Druckluft Anschluss	mind. 6 bar Druckluft (gefiltert, getrocknet, ungeölt)
Abmessungen (L x B x H)	650 x 100 x 750 mm
CE-Konformität	Die SealLoad 3100, adaptiert am CrimpCenter, entspricht den CE und EMV-Maschinentichtlinien (mechanische und elektrische Sicherheit, elektromagnetische Verträglichkeit.)
Wichtiger Hinweis	Kabel- und Sealmuster müssen zum Prüfen der Verarbeitungsfähigkeit der Seals und für die Herstellung der Sealkits zur Verfügung gestellt werden.
