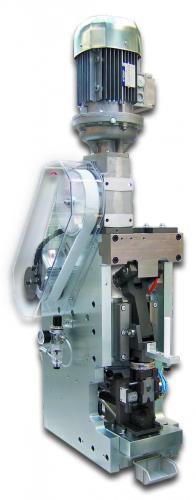

UniCrimp 500 A

UniCrimp 500 A
Leistunggsstarke Crimpmaschine für längs-/quergegurtete Kontakte für Leiterquerschnitte bis 16 mm2 (16 AWG).

Übersicht

Die UniCrimp 500 A ist eine Crimpmaschine mit einer Presskraft von 5 Tonnen. Sie verarbeitet quer- und längsgegurtete Kontake (offen oder geschlossen) für Leiterquerschnitte bis zu 16 mm² (6 AWG).

  • Für grosse Leiterquerschnitte bis zu 16 mm² (6 AWG)
  • Für längs- und quergegurtete Kontakte
  • Kurze Zykluszeiten
  • Werkzeug-Schnellwechselsystem
  • Optionale Crimpkraftüberwachung

Anwendungsbereich

Die UniCrimp 500 A verarbeitet dank der hohen Presskraft von 5 Tonnen Leiterquerschnitte bis 16 mm². Mit dem entsprechenden Crimpwerkzeug ist diese Maschine für den Einsatz auf dem Crimpvollautomaten CrimpCenter 67 HD16 geeignet. Problemlos verbindet sie quer- oder längsgegurtete Kontakte. Die UniCrimp 500 A verfügt über eine bedienerfreundliche Steuerung und kann bei Bedarf jederzeit mit einer Crimpkraftüberwachung ausgestattet werden.

Mehr

Funktion

Der Crimpvorgang wird durch das CrimpCenter ausgelöst. Für Einrichtarbeiten ist die UniCrimp 500 A mit einem Kriechgang-Modus ausgestattet, wodurch die Antriebsmechanik mit langsamer Geschwindigkeit vor und zurück bewegt werden kann. Die optische Kontrolle wird so erleichtert.

Optionen

  • Adaptersatz FlexoCrimper 135.78 mm
  • Crimpkraftüberwachung
  • Zubehör für pneumatische Crimpwerkzeuge
  • Wartungseinheit
  • Ringschraube M16 (für den Transport mit einem Hebezeug/Kran)
  • Transportkisten für Luft / See / LKW- Verpackung

Merkmale

  • Kombinierter Kurbel-/Kniehebelantrieb
  • Schnellwechsel Werkzeugplatte
  • Kriechgang Modus für einfaches Einrichten

Technische Daten

Crimpkraft

49 kN (5 Tonnen)

Leiterquerschnitt

Bis 16 mm²

Hub

40 mm

Schliesshöhe

Standard: 158,38 mm
Optional: 135,78 mm

Zykluszeit

1 s

Speisung

1 / N / PE AC 115 - 230 V, 50/60 Hz, 16 A

Abmessungen (L x B x H)

390 x 550 x 1290 mm (ohne Unterbau)

Gewicht

197 kg

CE-Konformität

Die UniCrimp 500 A wird als Verarbeitungsstation am CrimpCenter eingesetzt. Die komplette Maschine entspricht den CE- und EMV-Maschinenrichtlinien (mechanische und elektrische Verträglichkeit).

Wichtiger Hinweis

Im Zweifelsfall empfehlen wir Ihnen, Ihr Kabel durch uns bemustern zu lassen.
