ToolingShuttle 30

ToolingShuttle 30
Mobile Schnellwechsel-Einheit für CrimpCenter Das ToolingShuttle 30 vereint Crimpwerkzeug, Kontaktspule und Papieraufwickler in einer mobilen Schnellwechsel-Einheit für CrimpCenter Crimpvollautomaten. Anstatt diese 3 Elemente einzeln auszuwechseln, kann der Umrüstvorgang einer Crimpstation innerhalb kurzer Zeit erfolgen.

Das ToolingShuttle 30 kann an einem externen Einrichtplatz vorbereitet werden, während die Produktion auf Ihrem CrimpCenter läuft. Nach dem Wechsel des ToolingShuttle 30 muss das Crimpwerkzeug lediglich vom ToolingShuttle 30 abgenommen und auf der Standardspannplatte der Crimpstation befestigt werden. Dadurch werden Maschinenstillstände nachhaltig reduziert und die Produktivität gesteigert.
Das ToolingShuttle 30 eignet sich für alle gängigen Crimpwerkzeuge, sodass Sie Ihre heute eingesetzten Crimpwerkzeuge auch weiterhin verwenden können.

ToolingShuttle 30 (komplett)ToolingShuttle 30 (komplett)
ToolingShuttle 30 (nur Grundgestell)ToolingShuttle 30 (nur Grundgestell)

Plug & CrimpTM Technologie

slp2000-c-01

Innovative Plug & Crimp Schnellverschluss-Technik ermöglicht es, ein ToolingShuttle 30 innerhalb kürzester Zeit und ohne zusätzliches Werkzeug auszutauschen.

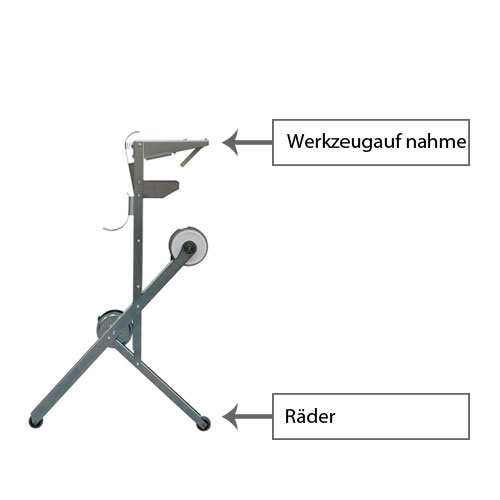

Das ToolingShuttle 30 ist eine stabile Leichtbaukonstruktion mit 2 Rädern für optimale Manövrierfähigkeit.

Optionen

  • ShuttleRack: Fahrbare Abstelleinheit für bis zu fünf ToolingShuttle 30
  • Automatische Erkennung von ToolingShuttle 30 mit Barcode

Technische Spezifikationen

Eigenschaften Wert
Länge 660 mm (mit Kontaktspule)*

Breite

140 mm

Höhe

1107 mm (mit Crimpwerkzeug)*

Gewicht

Grundgestell: 7 kg
Komplett: 11,5 kg*

CE – Konformität

Das ToolingShuttle 30 entspricht vollumfänglich CE und EMV Maschinenrichtlinien
(mechanische und elektrische Sicherheit, elektromagnetische Verträglichkeit).

* Abmessungen und Gewicht können je nach Crimpwerkzeug, Kontaktspule und Papieraufwickler variieren.
