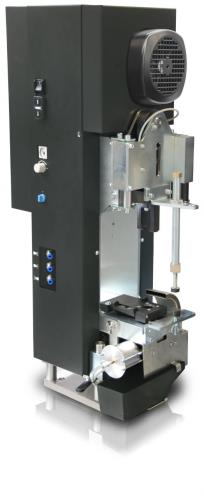

UniCrimp 221

UniCrimp 221
20 kN-Crimpstation mit integrierter Crimpkraftüberwachung und manueller Crimphöhenverstellung.

Übersicht

Die Crimpstation UniCrimp 221 verarbeitet mit hoher Leistung Crimpkontakte auf allen Crimpvollautomaten der CrimpCenter-Serie. Die Station verfügt neben der integrierten Crimpkraftüberwachung CFM 20 über einen höheneinstellbaren Unterbau. Sie verarbeitet Crimpkontakte in Bandform bei Längs- und Quertransport mit mechanischem oder elektrischem Vorschub.

  • Für präzises Hochgeschwindigkeits-Crimpen geeignet
  • Integrierte Crimpkraftüberwachung
  • Manuelle Crimphöhenverstellung
  • Alle Standard Crimpwerkzeuge einsetzbar

Anwendungsbereich

Die UniCrimp 221 ist eine Crimpstation für die Hochgeschwindigkeitsproduktion auf den Crimpvollautomaten der CrimpCenter Serie. Die Station verfügt über die integrierte Schleuniger Crimpkraftüberwachung CFM 20 sowie über einen höhenverstellbaren Unterbau. Sie verarbeitet Crimpkontakte in Bandform bei Längs- und Quertransport mit mechanischem oder pneumatischem Vorschub. Durch ihre Geschwindigkeit und Präzision ist die UniCrimp 221 hervorragend für die automatische Verarbeitung von Leitungen bis zu einem Querschnitt von 6 mm² geeignet. Die mechanische Umstellmöglichkeit des Pressenhubs von 40 mm auf 30 mm erweitert den Anwendungsbereich erheblich. Die Presse verfügt über ein breites Spektrum an Schliessmassen, von 135,78 mm für Standard-Werkzeuge bis hin zu 190 mm. Ausserdem beleuchtet eine integrierte LED-Beleuchtung den Arbeitsbereich und sorgt somit für bessere Sichtbarkeit.

Mehr

Optionen

  • Trägerstreifenzerhacker
  • Leitblech für Längstransport-Kontaktstreifen
  • Zubehörkit für pneumatische Crimpwerkzeuge
  • SplitCycle Verarbeitungsmöglichkeit
  • Verschiedene Adapterkits für nicht standardmässige Crimpwerkzeuge (inklusive unterschiedlicher Schliesshöhen)
  • Spielfreie Crimpwerkzeug-Aufnahme

Produktivität maximieren

Um die Rüstzeiten bei einem Werkzeugwechsel zu verkürzen, verfügt die UniCrimp 221 über eine Schnellwechselspannplatte. Um Maschinenstillstandzeiten weiter zu reduzieren, empfehlen wir den Einsatz des Schleuniger ToolingShuttle Systems (TSS). Mit dem ToolingShuttle 30 oder ToolingShuttle 61 können Crimpwerkzeug, Kontaktspulen und Papieraufwickler für die Produktion vorbereitet werden während das CrimpCenter produziert. Das Crimpwerkzeug und die Kontaktspule werden auf dem ToolingShuttle montiert und gleichzeitig ausgewechselt, wodurch sich die Maschinenstillstandzeiten bei häufigem Werkzeugwechsel signifikant verkürzen.

Technische Daten

Crimpkraft

20 kN

Leiterquerschnitt

Bis zu 6 mm² (10 AWG)

Hub

40 mm oder 30 mm
Mechanisch verstellbar

Schliesshöhe

Von 135,78 mm bis zu 190,00 mm

Crimphöhen Justierung

Manual: ± 0.8 mm

Zykluszeit

Einstellbare Pressengeschwindigkeit

Speisung

1 / N / PE AC 230 V; 50 / 60 Hz; 16 A

Abmessungen (L x B x H)

435 x 252 x 870 mm
Inklusive Unterbau in niedrigster Stellung

Gewicht

Ca. 80 kg (inklusive Unterbau)

CE-Konformität

Die UniCrimp 221, adaptiert am CrimpCenter, entspricht den CE- und EMV-Maschinenrichtlinien (mechanische und elektrische Sicherheit, elektromagnetische Verträglichkeit).

Wichtiger Hinweis

Im Zweifelsfall empfehlen wir Ihnen, Ihr Kabel durch uns bemustern zu lassen.
