CoaxStrip 5200

Archív

Poloautomatické programovateľné viackrokové odizolovacie zariadenie určené na vykonávanie odizolovacích procesov na kábloch s vonkajším priemerom do 7 mm a s dĺžkou odizolovania do 33 mm.

Prehľad

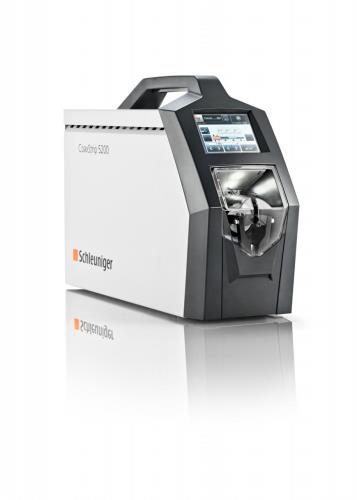

CoaxStrip 5200 je poloautomatické, programovateľné viackrokové odizolovacie zariadenie pre koaxiálny, viacžilový kábel a jednožilový vodič. CoaxStrip 5200 dokáže spracovať káble s vonkajším priemerom až do 7 mm (0.27") a s dĺžkou odizolovania do 33 mm (1.29").

Vysoko precízne rotačné odizolovanie s až troma krokmi
Programovanie pomocou menu s používateľsky príjemnou farebnou dotykovou obrazovkou
Pri zmene rozmerov káblov nie je nutné vykonávať mechanické zmeny
Veľmi citlivý spúšťací senzor
Obsluha má jasný výhľad na celú pracovnú plochu
Funkcia skenovania čiarového kódu

Rozsah aplikácie

Koaxiálny kábel, viacžilový kábel alebo jednožilový vodič s vonkajším priemerom od 1.1 do 7 mm (0.04 do 0.27") a s dĺžkou odizolovania od 0.1 do 33 mm (0.003 do to 1.29").

Materiál

Kábel
Koaxiálny kábel
Diskrétny vodič
Viacžilový kábel
Papier / Kartón
PUR
PVC
Guma
Jednožilový kábel
Viaclankový kábel
Teflon®
Tefzel®
Triaxiálny kábel
Drôt

Možnosti spracovania


Spracovanie koaxiálneho kábla		Spracovanie flexibilného kábla
Spracovanie diskrétneho vodiča		Úplne odizolovanie
Spracovanie viacžilového kábla		Viacvrstvové odizolovanie
Viackrokové odizolovanie		Čiastočné odizolovanie

Ďalšie informácie

Funkcia

CoaxStrip 5200 spustí proces odizolovania hneď ako sa kábel dotkne spúšťacieho senzora. Kábel sa automaticky uchopí a proces odizolovania sa vykoná na základe naprogramovaných hodnôt. Hneď ako je kábel spracovaný, dochádza k otvoreniu uchopovacích čeľustí a kábel je možné vytiahnuť operátorom.

Vlastnosti

Intuitívne používateľské rozhranie s farebnou dotykovou obrazovkou
Pri zmene rozmerov káblov nie je nutné vykonávať mechanické zmeny
Veľmi citlivý spúšťací senzor – vhodné pre malé a ohybné káble
Obsluha má jasný výhľad na celú pracovnú plochu
Funkcia skenovania čiarového kódu

Technické špecifikácie


Priemer materiálu	7 mm (0.276“)
Krokovanie priemeru	0.01 mm (0.001“)
Prierez vodiča	0.032 - 6 mm² (32 - 10 AWG)
Dĺžka odizolovania	Maximum 33 mm (1.30“)
Krokovanie dĺžky odizolovania	0.01 mm (0.001”)
Počet možných krokov odizolovania	3
Uchopenie	Motorom poháňaná programovateľná sila uchopenia
Dĺžka cyklu	≥ 4.2 s (záleží na type kábla a naprogramovaní)
Rýchlosť produkcie	Maximum 650 ks./h (záleží na type kábla a naprogramovaní)
Kapacita pamäte	1,000 káblov
Rozhrania	Pedál, USB "Host“
Hlučnosť	< 70 db (A)
Napájanie	100/115 VAC, 230/240 VAC, 100 VAC, 50/60 Hz
Rozmery (D x Š x V)	390 x 130 x 280 mm (15.3 x 5.1 x 11.0”)
Váha	10 kg (22 lbs.)
Prehlásenie o zhode CE	CoaxStrip 5200 plne vyhovuje všetkým CE a EMV požiadavkám na zariadenia a tiež požiadavkám vzťahujúcich sa na mechanickú a elektromagnetickú bezpečnosť.
Dôležitá poznámka	Pred zakúpením odporúčame zaslanie produkčných vzoriek / konzultáciu z dôvodu overenia vhodnosti nasadenia uvedeného zariadenia.
