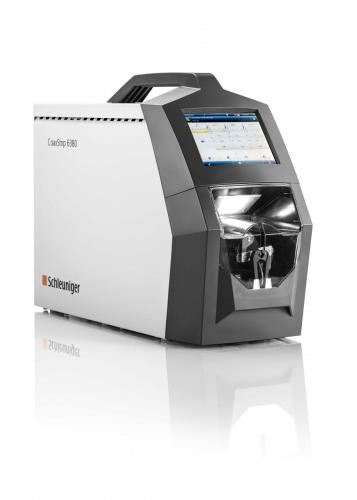

CoaxStrip 6380

Archív

Plne programovateľné viackrokové odizolovacie zariadenie pre koaxiálny, triaxiálny, jednožilový a viacžilový kábel s priemerom do 8 mm.

Prehľad

CoaxStrip 6380 je plne programovateľné viackrokové odizolovacie zariadenie pre koaxiálne, triaxiálny a viacžilový kábel, ako aj pre jednožilový káble. Veľmi rýchle cykly, možnosť viacerých krokov s voľne voliteľnou odizolovacou sekvenciou, overenie priemeru kábla, detekcia konca kábla a automatizované funkcie vtiahnutia kábla zaručujú vysokú presnosť a spoľahlivosť. Vďaka štandardizovanému používateľskému rozhraniu S.ON pre jednoduché programovanie, knižnicu predprogramovaných parametrov a kapacite pamäte pre 1000 káblov je toto zariadenie ideálne pre aplikácie s rýchlou výmenou a vysokými nárokmi na produkciu, čo poskytuje najlepšiu možnú flexibilitu a produkciu pre vaše potreby.

Rozsah aplikácie

Materiál

Kábel
Koaxiálny kábel
Diskrétny vodič
Spracovanie vodiča s dvojitou izoláciou
Vysokorýchlostný dátový kábel
Kapton
Mikrokoaxiálny kábel
Mikro-Triaxiálny kábel
Viacžilový kábel
Polyester
Polyurethane
PUR
PVC
Guma
Tienené káble
Silikón
Jednožilový kábel
Jeden vodič
Pevný vodič
Viaclankový vodič
Teflon®
Tefzel®
Triaxiálny kábel
Vodič
Vodič so špeciálnou izoláciou

Možnosti spracovania


Odizolovanie koaxiálneho kábla		Spracovanie koaxiálneho kábla
Spracovanie flexibilného kábla		Spracovanie diskrétneho kábla
Odizolovanie diskrétneho kábla		Úplne alebo čiastočné odizolovanie vľavo a vpravo
Úplné odizolovanie		Odizolovanie plášťa a vnútorného vodiča
Spracovanie mikrokoaxiálneho kábla		Viacžilový kábel
Odizolovanie viacžilového kábla		Viacvrstvové odizolovanie
Viackrokové odizolovanie		Čiastočné odizolovanie
Spracovanie triaxiálneho kábla		Funkcia skrútenia
Dvojvrstvové odizolovanie

Technické špecifikácie


Priemer materiálu	Minimum 0.6 mm (0.024“) Maximum 8 mm (0.314“)
Priemer vodiča	Minimum 0.15 mm (36 AWG)
Krokovanie priemeru	0.01 mm (0.001“)
Dĺžka odizolovania	Maximum 40 mm (1.57“)
Krokovanie dĺžky odizolovania	0.01 mm (0.001”)
Počet krokov odizolovania	Maximum 6
Uchopenie	Motorom poháňaná programovateľná sila uchopenia
Doba cyklu	≥ 3 s (záleží na type kábla a naprogramovaní)
Rýchlosť produkcie	400 - 800 ks./h (záleží na type kábla a naprogramovaní)
Kapacita pamäte	1000 káblov
Rozhranie	2x USB, 2x Ethernet, 3x SMI (Možnosť)
Hlučnosť	61 db (A)
Napájanie	100-240 VAC, 50/60 Hz
Prívod stlačeného vzduchu	0.4 - 0.6 Mpa / 4-6 bar / 60 - 90 psi, 5-12 l/min
Rozmery (D x Š x V)	490 x 182 x 353 mm (19.3 x 7.2 x 13.9”)
Váha	19 kg (42 lbs.)
Prehlásenie o zhode CE	CoaxStrip 6380 plne vyhovuje všetkým CE a EMV požiadavkám na zariadenia a tiež požiadavkám vzťahujúcich sa na mechanickú a elektromagnetickú bezpečnosť.
Dôležitá poznámka	Pred zakúpením odporúčame zaslanie produkčných vzoriek / konzultáciu z dôvodu overenia vhodnosti nasadenia uvedeného zariadenia .
