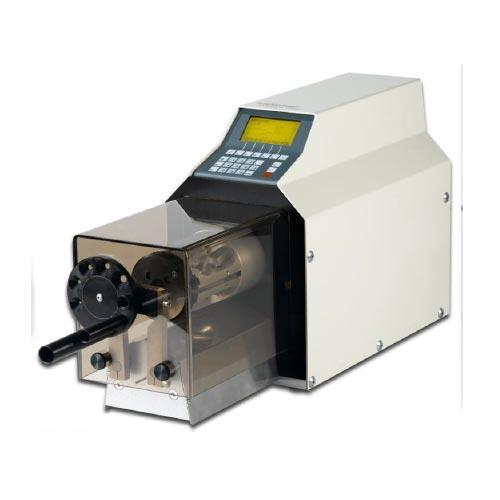

CoaxStrip 5500
Programozható koaxkábel csupaszító gép A CoaxStrip 5500 egy sokoldalúan programozható készülék koax-, triaxiális, kettős szigetelésű, többeres kábel- és vezetékvégek többlépcsős csupaszításához. Korszerűelektronika, felhasználóbarát kijelző és precíz mechanika garantálják a magas színvonalú Schleuniger kábelvég csupaszítást, és a tartós méreteket.
A négy bevágókéssel ellátott forgó fej segítségével az egyenetlenebb, képlékeny külső szigetelésű kábelek feldolgozása is jelentősen stabillá válik. Gyárilag betáplált kábelminták, 1000 kábelfájlt eltároló memória jellemzőivel kiválóan alkalmas gyors átállással a legkülönfélébb, kis darabszámú munkák elvégzésére. Egyenletes a mérettartása és működése megbízható folyamatos üzemben is.
Működés
Programozható (kábelfájlonként elmenthető) paraméterek:
- Csupaszítás helyzete
- Csupaszítási átmérő
- Csupaszítókések előtolási sebessége
- Forgófej sebessége
- Forgófej forgási iránya
- Forgófej hosszabb forgási idő
- Kés visszanyitás (pici késnyitás mielőtt szigetelést meghúzza)
- Csupaszítási hossz (részben, vagy teljesen lehúz)
- Meghúzás sebessége
- Meghúzás forgófej forgással vagy anélkül
- Csipesz szorítási erő
Kiemelt jellemzők
- Merev, egyenetlen külső szigetelésű vékony kábelekhez is alkalmazható
- Kábellista sorrend szerinti gyártás
- Iguana TM Kábelgyártó szoftver mellékelve
- Készülék diagnosztikai tesztek
- Külön felhasználói szintek jelszavas védelemmel
Technikai Adatok
| Tulajdonságok | Érték |
| Max. kábel átmérő | 15 mm (0.59") |
| Átmérő lépték | 0.01 mm (0.001") |
| Max. csup. hossz | 85 mm (3.35") |
| Csup. hossz lépték | 0.01 mm (0.001”) |
| Max. csup. lépések | 9 |
| Csipeszek | Motor meghajtásúak, beállítható a kábelszorítás |
| Ciklusidő | ? 7 mp (kábelfájl beállításaitól függ) |
| Termelőképesség | 200 - 450 db / óra ( kábelfájl beállításaitól függ) |
| Tárhely | 1000 kábel / 100 kábellista |
| Kimeneti csatlakoztatás | RS 232 (serial port), lábpedál, robotikus interfész (tartozék) |
| Zajszint | < 70 db (A) |
| Tápellátás | 100 / 240 VAC biztosíték: 3.15 AT
50 – 60 Hz, 400 VA |
| Méretek | 689 x 199 x 311 mm (27.1 x 7.8 x 12.2”) (hossz, szélesség, magasság) |
| Súly | 20 kg (43 lbs) |
| Európai követelmények | The CoaxStrip 5500 teljes mértékben megfelel minden CE (Európai Úniós) és EMV/
EMC által felállított, mechanikai és elektromos biztonsági követelménynek és
kompatibilitásnak. |
| Fontos megjegyzés | Ha a készülék működőképességével kapcsolatban bármilyen kétség merül fel, a
Schleuniger cég javasolja mintakábelek legyártását és elküldését a szervíz-partnerhez. |
