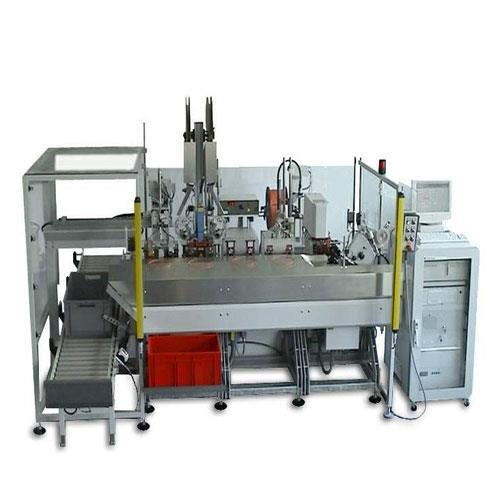

POF Center 70
Optikai kábelszerelő automata A POF Center 70 egy teljesen automata berendezés POF polimerszálú optikai kábelek feldolgzására és készreszerelésére. A kábeladogató transzfer rendszer a POF kábelvégeket önműködöen viszi át állomásról állomásra.
Működés
Az automata rendszer megjelöli (v. feliratozza), leméri, ledarabolja, feltekeri, és megkötözi a kábeleket. A külsőszigetelést lehúzza a kábelvégről. Majd a kábelvégeket a gyémántkés derékszögben sima felületűre csiszolja. A műanyag befogógyűrűket (”MOST” type ferrules) lézerforrasztással felerősíti a kábelvégre. A megszerelt kábelek optikai csillapítását megméri és a befejezett kábeleket konténerbe rakja.
Kérésre rendelhető: védődugó ráhelyezés, sárgaréz befogógyűrű szerelése, egyéb más csatlakozási típusok szerelése.
Kiemelt jellemzők
- Moduláris rendszerbe építhető gépegységek
- Minden beállítás és paraméter felhasználóbarát grafikus felületen egyszerűen beprogramozható, hogy megkönnyítse különböző POF kábelszerelő folyamatok optimalizálását
- Az állomások a szoftveren keresztül ki-be kapcsolhatók
- Modemes készülékdiagnózis
- A szervízelésnél könnyen hozzáférhető mechanikai és elektronikai alkatrészek
Technikai Adatok
| Tulajdonságok | Érték |
| Felhasználható kábelátmérő | 1.5 to 3.0 mm |
| Ciklus idők | Kábelszerelési idők: 5.5-től 15 másodpercig a kábelhossz és kábelfeltekerés beállításaitól függően |
| Kábelhossz | 350 mm-től 10 méterig |
| Rendelhető egységek | Tintasugaras nyomtató, konténer cserélő eszköz |
| Tápellátás | 3 fázisú 400 VAC, 50 / 60 Hz |
| Nettó súly | Verziószám és kiépítettségtől függ (teljes felszereléssel kb. 1580 kg) |
| Méretek (H x Sz x M) | kb. 1400 x 3000 x 1800 mm |
| Európai követelmények | A POF Center 70 teljes mértékben megfelel minden CE és EMV-készülék irányelvnek
(mechanikai és elektromos biztonság, elektromágneses kompatibilitás). |
| Fontos megjegyzés | Javasoljuk, hogy küldjenek nekünk kábelmintákat és leírást az alkalmazási
szükségletekről felülvizsgálatra. |
