JacketStrip 8310

JacketStrip 8310

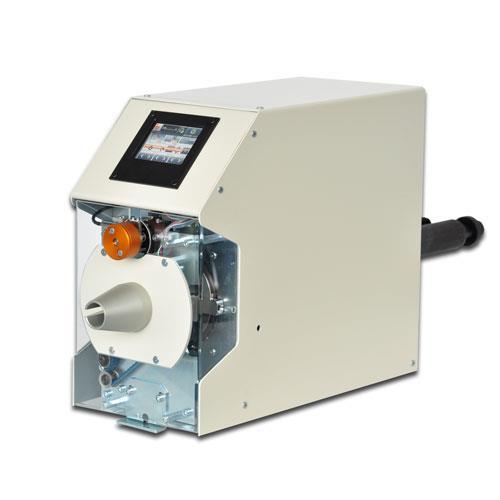

Odizolovací a odplášťovací stroj určený pre veľmi presné orezávanie vonkajšieho obalu izolovaných vodičov (káblov) aj nekruhového tvaru.

Vďaka unikátnemu systému plávajúceho noža umožňuje spracovanie vonkajších plášťov a izolácií rôznych tvarov bez poškodenia vnútorných vrstiev kábla. Vykonáva radiálne a axiálne orezávanie pre uľahčenie následného manuálneho odstránenia izolácie. Jednoduchosť prevádzky, krátky pracovný cyklus a univerzálny dizajn noža zaručujú rýchlu návratnosť investícií.

Funkcie

Odizolovací a odplášťovací stroj JacketStrip 8310 je určený pre veľmi presné orezávanie vonkajšieho obalu izolovaných vodičov (káblov) aj nekruhového tvaru. Vďaka unikátnemu systému plávajúceho noža umožňuje spracovanie vonkajších plášťov a izolácií rôznych tvarov bez poškodenia vnútorných vrstiev kábla. Vykonáva radiálne a axiálne orezávanie pre uľahčenie následného manuálneho odstránenia izolácie. Jednoduchosť prevádzky, krátky pracovný cyklus a univerzálny dizajn noža zaručujú rýchlu návratnosť investícií.  Rotujúci nôž, ktorý presne kopíruje povrch obalu, zaručuje presné radiálne orezávanie obalu kábla. Taktiež je opcia orezávania kábla po dĺžke počas jeho vyťahovania zo stroja. Po operácii orezávania sa obal kábla ľahko odstraňuje ručne.

js8310-01

Výhody pre zákazníka

    • Nie je nutná výmena noža

    • Univerzálny 4-čeľustný systém centrovania kábla s funkciou wayback

    • Intuitívne programovanie pomocou farebného dotykového displeja

    • Digitálne zobrazenie axiálnej a radiálnej hĺbky zapustenia noža

      Technické špecifikácie

      Vlastnosťhodnota
      Priemer kábla2.5 mm (0.1”) – 25 mm (1.0”)

      Presnosť nastavenia priemeru

      +/- 0.03mm (0.001”)

      Dĺžka odizolovania

      Nastaviteľná od 10 do 500 mm (0.4 – 19.7”) (neobmedzená dĺžka bez stupnice)

      Presnosť nastavenia dĺžky

      1 mm (0.1”) (so stupnicou)

      Hrúbka obalu

      0.1 mm – 3 mm (0.004 – 0.118”)

      Čas cyklu

      Najmenej 2 sek.(v závislostí na pracovnom režime špecifikáciách odizolovania)

      Nože

      1 univerzálny radiálny nôž

      1 univerzálny axiálny nôž

      Systém centrovania káblu

      Univerzálny 4-čeľustný systém centrovania

      Spracovateľné izolačné materiály

      PVC, PUR, guma, Teflon®, Tefzel®, Kapton, atď.

      Rozhranie komunikácie

      Nožný pedál

      USB “Host”

      I/O

      Možnosti

      Vodiaca lišta kábla, nožný pedál, axiálna orezávacia hlava pre STP kábel

      Tlak vzduchu

      0.5–0.7 Mpa (5–7 bar)

      Napájanie

      100/115 VAC, 230/240 VAC
      300 VA / 50/60 Hz

      Hlučnosť

      < 70 db (A)

      Rozmery (D x Š x V)

      470 x 190 x 155 mm (18.5 x 7.5 x 6.1”) [bez vodiacej trubky pre stupnicu dĺžky]

      Váha

      26.5 kg (58 lbs)

      CE – Konformita

      JacketStrip 8310 plne vyhovuje všetkým CE a EMV požiadavkám na zariadenia a tiež požiadavkám vzťahujúcich sa na mechanickú a elektromagnetickú bezpečnosť.

      Dôležitá poznámka

      Pred zakúpením odporúčame zaslanie produkčných vzoriek / konzultáciu z dôvodu overenia vhodnosti nasadenia uvedeného zariadenia .
