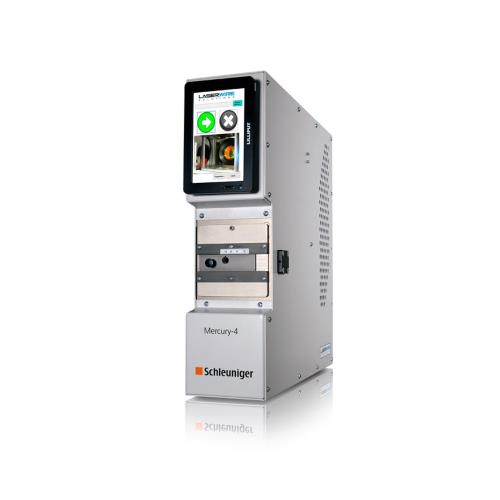

Mercury-4 Laser

Laserové odizolovanie vodičov a káblov s prierezom od 0.0010 do 16 mm2.

Prehľad

Mercury-4 odizoluje vodiče a káble v rozmeroch od 0.0010 do 16 mm² (50 to 6 AWG). Použitím farebnej dotykovej obrazovky si operátor zvolí požadované parametre odizolovania z naprogramovanej knižnice a tým sa všetky ostatné parametre automaticky nastavia (dĺžka odizolovania, sila lasera a jeho rýchlosť, atď.). Hneď ako si operátor zvolí požadovaný program je stroj pripravený na prevádzku. Mercury-4 dokáže odizolovať káble vložené do dodaného upínacieho otvoru s koncovým dorazom, alebo pomocou vlastnej upínacej dosky. Integrovaná kamera umožňuje sledovať celý proces odizolovania.

Vysoko kvalitné, nick-free odizolovanie
Odizoluje všetky polymérové materiály
Bezdotykový princíp – žiadne časti podliehajúce opotrebeniu
Od 0.0010 do 16 mm² (50 to 6 AWG)
Výkonné a flexibilné možnosti spravovania
20 wattový CO₂ Laser

Rozsah aplikácie

Materiál

Laminát
Kapton
Nylon
Polyester
Polyesterimid
Polyethylen
Polyimide
Polyurethane
PVC
Silikón
Teflon®
Tefzel®

Možnosti spracovania


Narezanie plášťa		Laserové odizolovanie
Spracovanie viacžilového kábla (iba plášť)		Spracovanie nekruhového kábla (iba plášť)
Odrezanie tienenia krútenej dvojlinky		Vytvorenie okna v izolácií

Ďalšie informácie

Možnosti

Vlastné upínacie dosky
Výber práce pomocou čiarového kódu
Integrácia in-line rezania a odizolovania – neobmedzená dĺžka odizolovania
Pedál
30 wattový laser
40 wattový laser
Odsávač dymu

Technická špecifikácia


Prierez vodiča	0.0010 do 16 mm² (50 to 6 AWG)
Priemer materiálu	Maximum 6 mm (0.24"), iné aplikácie na vyžiadanie
Dĺžka odizolovania	Minimum: 0.5 mm (0.02") Úplne: Maximum 50 mm (2.0")
Dĺžka narezania	Maximum 50 mm (2.0")
Krokovanie dĺžky	0.1 mm (0.001")
Rýchlosť laserového lúča	Až do 80"/s (2,032 mm/s)
Šošovka	Vysoko rýchlostný galvo skener s dvoma osami
Dĺžka cyklu	2 s pre väčšinu materiálov
Štart cyklu	Cez dotykovú obrazovku alebo cez pedál
Typ operácie	Obvodové odizolovanie, lineárne narezanie, ablácia, akýkoľvek odizolovací vzor v priestore o rozmere 50 x 50 mm (2 x 2")
Typ materiálu	PTFE / Teflon, Tefzel, PVC, Polyurethane, Silicon, Kapton, Polyimide, Polyesterimide, Polyester, Fiberglass, Polyethylene, Nylon
Kapacita pamäte	Nekonečná
Rozhrania	USB, externý spúšťač
Používateľské rozhranie	7" farebná dotyková obrazovka
Hlučnosť	<80 dB (A)
Napájanie	100/115 VAC, 230/240 VAC, 1.5 kW / 50/60 Hz
Rozmery (D x Š x V)	500 x 150 x 560 mm (20 x 6 x 22") 250 x 400 x 500 mm (10 x 16 x 20") riadiaci kabinet
Váha	20 kg (44 lbs.) Stolná jednotka: 20 kg (44 lbs) riadiaci kabinet
Prehlásenie o zhode CE	Mercury-4 spĺňa všetky smernice CE, OSHA a FDA týkajúce sa mechanickej, elektrickej a laserovej bezpečnosti. Kryt triedy 1 obsahujúci laserový produkt triedy 4.
Dôležitá poznámka	Pred zakúpením odporúčame zaslanie produkčných vzoriek / konzultáciu z dôvodu overenia vhodnosti nasadenia uvedeného zariadenia. Aby sa vyhovelo zdravotným a bezpečnostným požiadavkám, pri použití akéhokoľvek laserového odizolovacieho prístroja sa musí zabezpečiť odsávanie vzduchu. Ak to nie je k dispozícii vo vašej továrni, môžeme poskytnúť systémy odsávania vzduchu na odstránenie dymu, častíc a výparov z oblasti odizolovania laserom a návrat čistého vzduchu do miestnosti. Pre aplikácie z PVC sú dostupné extrakčné systémy špecifické pre PVC a mali by sa používať. Je na koncovom používateľovi, aby zabezpečil, že sa využije primeraná extrakcia dymu.
