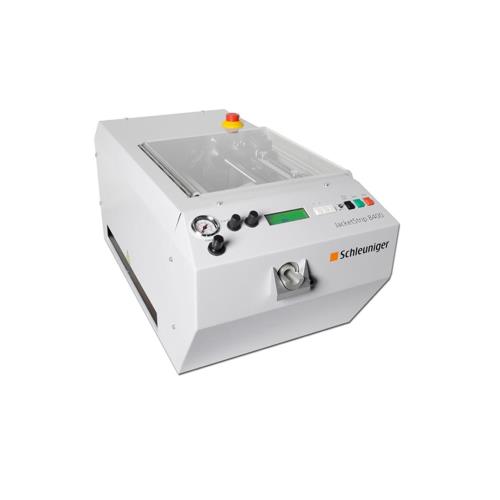

JacketStrip 8400

JacketStrip 8400
Odizolovací a odplášťovací stroj určený pre veľmi presné orezávanie vonkajšieho obalu izolovaných vodičov (káblov) s vonkajším priemerom až do 26 mm.

Prehľad

      JacketStrip 8400 automaticky odizoluje plášte alebo izoláciu od tenkých káblov kruhového tvaru po výkonové káble zložité na spracovanie s vonkajším priemerom až do 26 mm (1''). Toto všestranné zariadenie vykonáva úplne alebo čiastočné odizolovanie, a taktiež aj vytvorenie okna v izolácií s dĺžkou odizolovania až do 200 mm (7.87'').

      • Dokáže manipulovať s hrubými káblami a s odolnou izoláciou
      • Schopnosť čiastočného odizolovania a vytvorenie tzv. okna v izolácií
      • Rotačná narezávacia hlava s technológiou štyroch nožov. Nie je nutná zmena nožov pri zmene aplikácie.
      • Vysoká flexibilita
      • Rýchla návratnosť investície

      Rozsah aplikácie

          JacketStrip 8400 je odplášťovacie zariadenie, ktoré dokáže odizolovať plášte káblov kruhového tvaru s priemerom do 26 mm (1.02") s dĺžkou odizolovania až do 200 mm (7.87"). Toto pevné a výkonné zariadenie spracováva hrubé, tvrdé, mäkké a tenké izolačné materiály. Jednoduchá obsluha, krátka doba cyklu a univerzálny dizajn noža zaručujú dobrú návratnosť investícií. Otočný systém so štyrmi nožmi vycentruje kábel a vytvára presné rezy do jeho plášťa. Po jeho narezaní sa plášť odstráni pomocou silného elektromotora (možno zvoliť úplne/čiastočné/tzv. okenné odizolovanie). Pneumaticky ovládané upínacie čeľuste zaručujú optimálne uchytenie kábla počas procesu odizolovania. Odpadový izolačný materiál sa automaticky odstráni.

          Materiál

          • Kábel
          • Diskrétny vodič
          • Kapton
          • Viacžilový kábel
          • PUR
          • PVC
          • Guma
          • Jednožilový kábel
          • Jeden vodič
          • Viaclankový vodič
          • Teflon®
          • Tefzel®
          • Drôt

          Možnosti spracovania

          Úplne odizolovanieSpracovanie viacžilového kábla (iba plášť)
          Čiastočné odizolovanieSpracovanie výkonového kábla
          Vytvorenie okna v izolácií

          Ďalšie informácie

          Vlastnosti

          • 4-nožový systém
          • Rotačné rezanie
          • Nie je nutná výmena noža pri zmene kábla
          • Vysoká opakovateľnosť
          • Všestrannosť
          • Možnosť tzv. oknového odizolovania
          • LCD displej pre diagnostiku

          Programovateľné procesné parametre

          • Rýchlosť stiahnutia izolácie
          • Dĺžka čiastočného odizolovania
          • Dĺžka úplného odizolovania
          • Rotačná rýchlosť odizolovacej hlavy
          • Priemer odizolovania
          • Poloha odizolovania
          • Rýchlosť nožov
          • Sila uchytenia kábla

          Technická špecifikácia

          Priemer materiálu

          Maximum 26 mm (1.0”)

          Presnosť nastavenia priemeru

          0.1 mm – 0.25 mm (0.004 – 0.01”)
          Záleží na Ø

          Prehlásenie o zhode CE

          JacketStrip 8400 plne vyhovuje všetkým CE a EMV požiadavkám na zariadenia a tiež požiadavkám vzťahujúcich sa na mechanickú a elektromagnetickú bezpečnosť.

          Dĺžka odizolovania

          Nastaviteľné od 7 – 200 mm (0.27 – 7.87”)
          Voliteľné 200 – 400 mm (7.87 – 15.74”)

          Dĺžka stiahnutia izolácie

          Nastaviteľné od 20 – 190 mm (0.78” – 7.5”)

          Dĺžka cyklu

          Aspoň 2.2 s (záleží na narezaní a odizolovaní)

          Typ materiálu

          PVC, PUR, guma, Teflon, Tefzel, Kapton, atď.

          Rozhranie

          Pedál

          Prívod stlačeného vzduchu

          6 bar (90 psi)

          Napájanie

          100/115 VAC, 230/240 VAC, 300 VA, 50/60 Hz

          Hlučnosť

          <70 dB (A)

          Rozmery (D x Š x V)

          690 x 370 x 330 mm (27.2” x 14.6” x 13.0”)

          Váha

          Net: 48 kg (106 Ibs.)
          Gross: 56 kg (124 Ibs.)

          Nôž

          4 univerzálne nože
