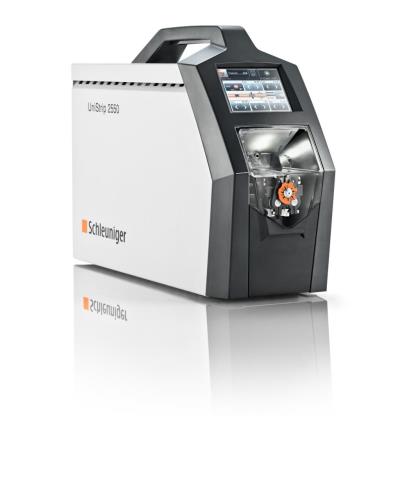

UniStrip 2550
Programovateľný odizolovací stroj na odizolovanie vodičov s prierezom 0.03 – 6 mm2 (32 – 10 AWG) a oplášťovaných káblov s priemerom do 5.5 mm (0.22“).
Prehľad
UniStrip 2550 je plne programovateľné odizolovacie zariadenie, ktoré ponúka vysokú presnosť a flexibilitu. Dokáže odizolovať vodiče s rozmermi od 0.03 - 6 mm² (32 - 10 AWG) a opláštené káble s priemerom do 5.5 mm (0.22”). Zariadenie je dostupné so štandardnými V-nožmi, optimálnym riešením pre odizolovanie väčšiny vodičov bez nutnosti vymeniť nože. UniStrip 2550 môže byť taktiež vybavený nožmi typu rádius, die alebo flat (plochý). Tieto špeciálne typy nožov sa používajú na odizolovanie vodičov s odolnými izoláciami akými sú napríklad Teflon, Kapton, Kynar, atď., typicky požívané vo vojenskom a vesmírnom priemysle.
- Intuitívne používateľské rozhranie na farebnej dotykovej obrazovke
- Mechanické úpravy pri používaní V-nožov nie sú potrebné
- Veľmi citlivý spúšťací senzor – skvelý pre malé flexibilné vodiče
- Operátor má jasný výhľad na celú pracovnú plochu
- Dostupné rôzne typy nožov
- Možnosť skenovania čiarového kódu
Rozsah aplikácie
UniStrip 2550 od spoločnosti Schleuniger dokáže odizolovať vodiče s rozmermi od 0.03 - 6 mm² (32 - 10 AWG) a opláštené káble s priemerom do 5.5 mm (0.22”). Zariadenie je dostupné so štandardnými V-nožmi, optimálnym riešením pre odizolovanie väčšiny vodičov bez nutnosti vymeniť nože. Použitím špeciálnych nožov je rozsah aplikácií možné rozšíriť. Použitím farebnej dotykovej obrazovky môže operátor vyberať požadované rozmery vodičov z predprogramovanej knižnice a tým sú všetky parametre (priemer rezania, sila uchytenia, otvorenie noža pred vytiahnutím, atď.) automaticky nastavené. Operátor si upraví dĺžku odizolovania a dĺžku stiahnutia izolácie podľa potreby a zariadenie je pripravené na používanie. UniStrip 2550 spustí proces odizolovania hneď ako sa vodič dotkne spúšťacieho senzora. Vodič je automaticky uchopený a proces odizolovania sa vykoná podľa naprogramovaných hodnôt. Program je možné uložiť do integrovanej pamäti pre budúce použitie.
Materiál
- Kábel
- Diskrétny vodič
- Plochý kábel
- Plochý viacžilový kábel
- Kapton
- Viacžilový kábel
- PUR
- PVC
- Guma
- Jednožilový kábel
- Jeden vodič
- Viaclankový vodič
- Teflon®
- Tefzel®
- Drôt
Možnosti spracovania
| | | |
| Možnosť použitia nožov typu die |  | Spracovanie diskrétneho vodiča |  |
| Spracovanie plochého alebo zipcord kábla |  | Úplne odizolovanie |  |
| Spracovanie viacžilového kábla |  | Viackrokové odizolovanie |  |
| Čiastočné odizolovanie |  | | |
Ďalšie informácie
Vlastnosti
- Intuitívne používateľské rozhranie na farebnej dotykovej obrazovke
- Mechanické úpravy pri používaní V-nožov nie sú potrebné
- Veľmi citlivý spúšťací senzor – skvelý pre malé flexibilné vodiče
- Operátor má jasný výhľad na celú pracovnú plochu
- Dostupné rôzne typy nožov
- Možnosť skenovania čiarového kódu
Programovateľné procesné parametre
- Rýchlosť stiahnutia izolácie
- Dĺžka čiastočného odizolovania
- Dĺžka úplného odizolovania
- Priemer odizolovania
- Wayback (nôž sa mierne otvorí pred vytiahnutím)
- Rýchlosť podávania rezacích nožov
- Sila uchytenia káblov
Technická špecifikácia
| |
Prierez vodiča | 0.03 – 6 mm² (32 – 10 AWG) |
Priemer materiálu | Maximum 5.5 mm (0.22") |
Krokovanie priemeru | 0.01 mm (0.001") |
Dĺžka odizolovania | Minimum 1.5 mm (0.06")
S nárezom: Minimum 0.5 mm (0.02")
Maximum 43 mm (1.69") |
Dĺžka stiahnutia izolácie | Maximum 22 mm (0.86") |
Krokovanie dĺžky odizolovania | 0.1 mm (0.01“) |
Dĺžka cyklu | 0.35 s (0.75 mm² (18 AWG) vodič, dĺžka odizolovania 10 mm (0.39"), dĺžka stiahnutia izolácie 5 mm (0.19")) |
Štart cyklu | Automatický spúšťací senzor alebo voliteľný pedál |
Typ materiálu | PVC, PUR, guma, Teflon, Tefzel, Kapton, etc. |
Uchytenie | Programovateľná sila uchytenia |
Veľkosť pamäte | 1,000 vodičov alebo káblov (funkcia pamäte dostupná iba s "rozšírený vodič") |
Rozhrania | Pedál, USB "Host" |
Možnosti | Pedál, špeciálne uchopovacie čeľuste |
Hlučnosť | <70 dB (A) |
Napájanie | 100/115 VAC, 230/240 VAC, 65W / 50/60 Hz |
Rozmery (D x Š x V) | 390 x 130 x 280 mm (15.3" x 5.1" x 11.0") |
Váha | 9.4 kg (21 lbs.) |
Prehlásenie o zhode CE | UniStrip 2550 plne vyhovuje všetkým CE a EMV požiadavkám na zariadenia a tiež požiadavkám vzťahujúcich sa na mechanickú a elektromagnetickú bezpečnosť |
