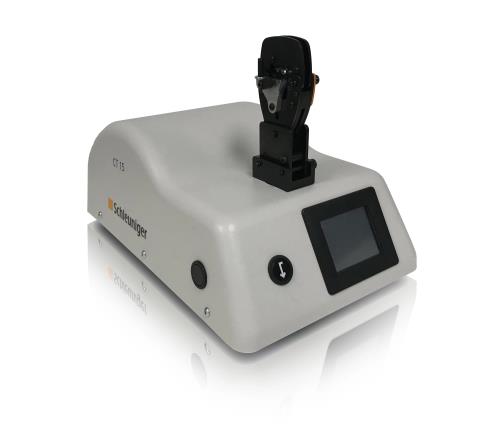

CT 15
Plne elektrický krimpovací stroj pre rôzne krimpovacie aplikácie s krimpovacou silou až 1,7 tony.
Prehľad
CT 15 je jednoduchý a pohodlný krimpovací stroj, ktorý ponúka flexibilitu, mobilitu a efektivitu v kompaktnom dizajne. Je to dokonalý pokrok od aplikácií ručného krimpovania na zlepšenie účinnosti a minimalizáciu rizika poranení pri opakovanom pohybe. Dokáže dodať až 1,7 tony (15 kN) krimpovacej sily pre štandardné krimpovacie aplikácie pre terminály, koaxiálne konektory a dutinky (ferrules).
- 1,7 tony krimpovacej sily
- Rozhranie dotykovej obrazovky
- Viacero možností krimpovacej hlavy
- Rýchlovýmenné matrice a adaptéry
- Presnosť a opakovateľnosť
- 110 / 220VAC
Rozsah aplikácií
Dokonale sa hodí pre štandardné krimpovacie aplikácie pre terminály, koaxiálne konektory a dutinky. K dispozícii sú tri krimpovacie hlavy. Prvá pre štandardné krimpovacie nástroje. Druhá akceptuje krimpovacie hlavy Wezag CSV 10. Tretia je na šesťhranné krimpovanie dutinky.
- Diskrétny drôt
- Viacžilové káble
- Pečiatkované a formované
- Uzavreté terminály
- Izolované terminály
- Ferrules (dutinky)
Viac informácií
- Pre všetky štandardné krimpovacie aplikácie sú k dispozícii rôzne krimpovacie nástroje.
- Adaptér matrice pre štandardné krimpovacie matrice
- Adaptér pre CSV krimpovacie hlavy
- Krimpovacia hlava pre koncové dutinky (šesťhranné krimpovanie)
- Nožný pedál
Technické špecifikácie
| |
Krimpovacia sila | 15 kN (1.7 tons) |
Prierez vodiča Open Barrel
Izolovaný otvorený terminál
Neizolovaný uzavretý terminál
Dutinky | Až do 6 mm2 (10 AWG)
Až do 6 mm2 (10 AWG)
Až do 10 mm2 (8 AWG)
Až do 50 mm2 (1/0 AWG) |
Displej | Touchscreen |
Jednotky | Kusy |
Zdvih | 12 mm (0.47”) |
Rýchlosť cyklu | Cca. 1.5 sekúnd pri plnom zdvihu (bez obmedzenia spätného zdvihu) |
Ochranný kryt | Opcia |
Aktivácia | Nožný pedál alebo dvojité bočné tlačidlá |
Jazyk | German a English |
Hlučnosť | 69 dB (A) |
Napájanie | 115/230 VAC, 50/60 Hz |
Spotreba energie | Max. 250VA |
Rozmery (D x V x Š) | 437 x 261 x 170 mm / 17.2” x 10.3” x 6.7” |
Váha | 10.5kg (23.2 lbs) |
CE Conformity | CT 15 plne vyhovuje všetkým smerniciam CE a EMC zariadení, ktoré sa týkajú mechanickej a elektrickej bezpečnosti a elektromagnetickej kompatibility. |
Poznámka | Schleuniger odporúča predložiť vzorky vodiča v prípadoch, keď existujú pochybnosti o spracovateľských schopnostiach stroja. |
