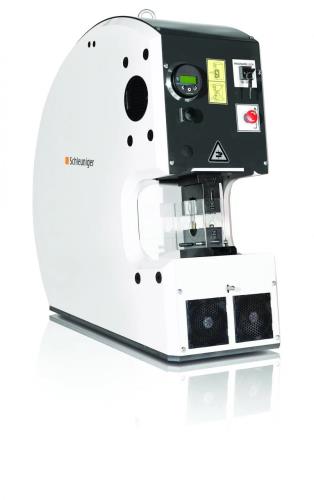

CT 65

CT 65
Jednoduchý a výkonný hydraulický krimpovací lis pre aplikácie do 300 mm² (600 MCM). Krimpuje kontakty s lisovacou silou až 16,9 ton.

Prehľad

Výkonný hydraulický krimpovací stroj CT 65 je navrhnutý pre aplikácie na krimpovanie sypaných kontaktov veľkých rozmerov. Jeho paralelný pohyb krimpovania poskytuje silu až 150 kN (16,9 ton) pre aplikácie s otvoreným a uzavretým kontaktom a vysokovýkonné krimpovacie aplikácie so 4 zárezmi.

Kvalita krimpovania je zaručená mechanizmom s celým cyklom, ktorý zaisťuje, že matrice sa pred opätovným otvorením úplne zatvoria. Ergonomický 15 stupňový sklon stroja poskytuje optimálny pozorovací uhol a LED svetlo zlepšuje viditeľnosť krimpovacej oblasti.

CT 65 obsahuje 3 programovateľné profily krimpovania a pamäť úloh až pre 30 rôznych úloh. Polohy otvorenia a zatvorenia je možné naprogramovať tak, aby sa minimalizoval čas spracovania a maximalizovala kvalita. Rozhranie je možné uzamknúť kľúčovým prepínačom pre zabezpečenie kvality.

Systém rýchlej výmeny umožňuje rýchlu výmenu medzi rôznymi voliteľnými adaptérmi matrice. CT 65 sa veľmi jednoducho nastavuje, programuje a obsluhuje. Výberom zodpovedajúceho adaptéra matrice je možné použiť širokú škálu krimpovacích nástrojov.

Vďaka svojej otvorenej konštrukcii je možné na tomto výkonnom, no relatívne kompaktnom lise zvládnuť rôzne aplikácie krimpovania alebo lisovania.

  • Paralelný pohyb krimpovania
  • 3 programovateľné krimpovacie profily
  • Pamäť krimpovacieho profilu až pre 30 úloh
  • Celocyklový mechanizmus zaisťuje úplné zatvorenie matríc pred otvorením.
  • Ergonomický 15-stupňový sklon poskytuje jasný výhľad na pracovnú plochu.
  • Integrované LED pracovné svetlo pre lepšiu viditeľnosť
  • Integrovaný bezpečnostný štít obklopuje krimpovacie nástroje.
  • Elektronické počítadlo kusov
  • Jednoduché ovládanie nožným pedálom
  • Systém rýchlej výmeny matrice

Rozsah aplikácie

Pre CT 65 sú k dispozícii rôzne krimpovacie nástroje pre širokú škálu aplikácií. Adaptéry tvaru U akceptujú niektoré štandardné lisovacie nástroje v tvare písmena U. Možné sú aj vlastné krimpovacie aplikácie.

  • Odolné
  • Uzavretý kontakt
  • Vopred izolované

Ďalšie informácie

Opcie

  • EHC 10 alebo súpravy matric v tvare U
  • Krimpovacie lisovacie adaptéry pre EHC 10 alebo sady lisovníc v tvare U
  • Vlastné adaptéry a sady matríc sú k dispozícii na požiadanie

Technické špecifikácie

Conductor Cross Section

Open Barrel
Insulated Closed Barrel
Noninsulated Closed Barrel
4-Indent Closed Barrel

Up to 120 mm2 (4/0 AWG)
Up to 300 mm2 (600 MCM)
Up to 300 mm2 (600 MCM)
Up to 120 mm2 (4/0 AWG)

Crimping Force

150 kN (16.9 tons)

Stroke

40 mm (1.58”)

Programmable Profiles

Open position
Closed position / Crimp height
Intermediate stop position

Job Memory

Up to 30 jobs

Cycle Speed

Approx. 7 seconds at full stroke (without back stroke limitation)

Programming Increments

1 – 1.5 mm (0.04 – 0.06”)

Safety Shield

Fixed around crimping dies

Activation

Foot pedal

Power Supply

230 VAC, 60 Hz

Noise Level

69 dB (A)

Weight

130 kg (286 lbs) / 150 kg (330 lbs) crated

Dimensions (L x W x H)

581 x 238 x 588 mm / 22.9” x 9.4” x 23.2”

CE Conformity

The CT 65 fully complies with all CE and EMC equipment guidelines relative to mechanical and electrical safety and electromagnetic compatibility.

Important Note

Schleuniger recommends that wire samples be submitted in cases where there is doubt as to the processing capabilities of a particular machine.
