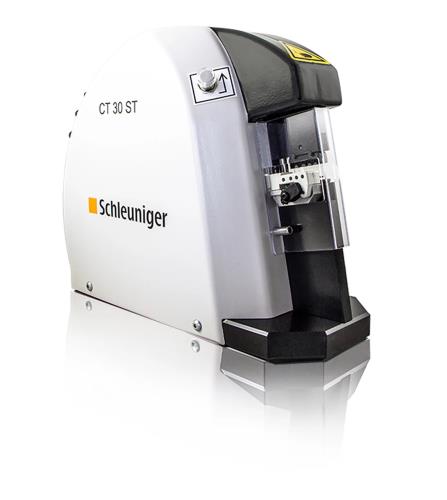

CT 30 ST

CT 30 ST
Užívateľsky prívetivá stolná jednotka na krimpovanie sypaných kontaktov na vodiče a káble do 16 mm² (6 AWG).

Prehľad

Pneumatický krimpovací stroj CT 30 ST je určený na krimpovanie sypaných kontaktov. Krimpovacie nástroje zostávajú počas procesu krimpovania paralelné. To poskytuje presnejšie zakrimpovanie a umožňuje spracovanie uzavretých kontaktov a šesťhranných terminálov. Krimpovacia hlava dodáva silu až 14 kN (1,6 tony) pre aplikácie s otvoreným a uzavretým kontaktom vrátane dutiniek (ferrules). Ergonomický 15-stupňový sklon stroja poskytuje optimálny pozorovací uhol krimpovacej oblasti pre bezpečnú prevádzku. CT 30 ST sa veľmi jednoducho nastavuje a obsluhuje a akceptuje všetky nové súpravy čeľustí Schleuniger.

Rozsah aplikácie

  • Krimpovacia sila až 14 kN (1,6 tony)
  • Krimpujte kontakty na vodiče do 16 mm² (6 AWG)
  • Prispôsobí sa všetkým novým súpravám krimpovacích nástrojov Schleuniger s vnútorným lícovaním pre izolované a neizolované uzavreté a otvorené valcové koncovky, dutinky a butt splices (nie je kompatibilné s ukončenými female-fitting súpravami krimpovacích nástrojov Schleuniger série CT)

Ďalšie informácie

  • Vlastné súpravy krimpovacích matríc sú k dispozícii na požiadanie

Technické špecifikácie

Prierez vodiča

Otvorený kontakt
Izolovaný Uzavretý Kontakt
Neizolovaný Uzavretý Kontakt
Dutinky (Ferrules)

Až do 6 mm2 (10 AWG)
Až do 6 mm2 (10 AWG)
Až do 10 mm2 (8 AWG)
Až do 50 mm2 (1/0 AWG)

Krimpovacia sila

14 kN (1.6 tons)

Pracovný tlak vzduchu

6 bar / 90 psi

Krimpovací pohyb

Čiastočné zatvorenie

Ram Speed (no load)

Cca. 1cm/s (0.39 in/s)

Bezpečnostný kryt

Upevnené okolo krimpovacích nástrojov

Stlačený vzduch

6 bar / 90 psi, 0.45l (27.5 in3) per stroke

Hlučnosť

<73 dB(A)

Váha

14 kg (31 lbs)

Rozmery (L x W x H)

300 x 125 x 260 mm (11.8“ x 4.9“ x 10.2”)

CE Conformity

CT 30 ST plne vyhovuje všetkým CE a EMC smerniciam pre zariadenia týkajúce sa mechanickej a elektrickej bezpečnosti a elektromagnetickej kompatibility.

RoHS Conformity

CT 30 ST vyhovuje smernici EÚ 2002/95/EG (RoHS).

Poznámka

Spoločnosť Schleuniger odporúča predložiť vzorky drôtu v prípadoch, keď existujú pochybnosti o schopnostiach spracovania konkrétneho stroja.
