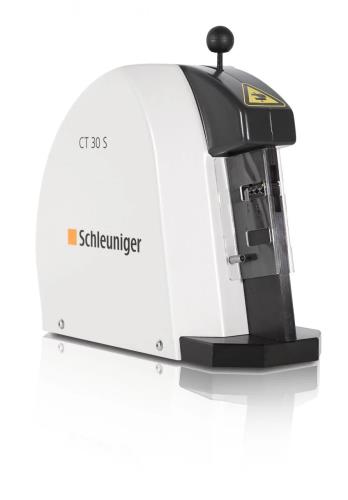

CT 30 S

Užívateľsky prívetivá stolná jednotka na krimpovanie sypaných terminálov na vodiče a káble až do 10 mm² (8 AWG).

Prehľad

Pneumatický krimpovací stroj CT 30 S je určený na krimpovanie sypaných kusov terminálov. Jeho nožnicová krimpovacia hlava dodáva silu až 14 kN (1,6 tony). Krimpovacia hlava je odpružená, čo pomáha správne a bezpečne umiestniť terminál pred krimpovaním. Ergonomický 15 stupňový sklon stroja poskytuje optimálny pozorovací uhol krimpovacej oblasti pre bezpečnú prevádzku. CT 30 S sa veľmi jednoducho nastavuje a obsluhuje. K dispozícii je široká škála krimpovacích nástrojov, ktoré vyhovujú potrebám vašej aplikácie.

Nožnicová krimpovacia hlava
Pružinová krimpovacia hlava drží terminál pred krimpovaním
Ergonomický 15 stupňový sklon poskytuje jasný výhľad na pracovnú plochu
Integrovaný bezpečnostný štít obklopuje krimpovacie nástroje
Jednoduché ovládanie nožným pedálom

Rozsah aplikácie

Krimpovacie aplikácie vyžadujúce silu až 14 kN (1,6 tony)
Krimpujte terminály na vodiče do 10 mm² (8 AWG)
Prispôsobí sa všetkým novým súpravám krimpovacích nástrojov Schleuniger s vnútorným lícovaním pre izolované a neizolované uzavreté a otvorené valcové koncovky, dutinky a butt splices (nie je kompatibilné s ukončenými female-fitting súpravami krimpovacích nástrojov Schleuniger série CT)

Ďalšie informácie

Vlastné súpravy krimpovacích matríc sú k dispozícii na požiadanie

Technické špecifikácie


Prierez vodiča Izolované uzavreté terminály Neizolované uzavreté terminály Dutinky (Ferrules)	Až do 6 mm² (10 AWG) Až do 10 mm² (8 AWG) Až do 50 mm² (1/0 AWG)
Sila krimpovania	14 kN (1.6 tons)
Pracovný tlak vzduchu	6 bar / 90 psi
Krimpovací pohyb	Čiastočné nožnice
Ram Speed (no load)	Cca. 1cm/s (0.39 in/s)
Bezpečnostný kryt	Upevnené okolo krimpovacích nástrojov
Stlačený vzduch	6 bar / 90 psi, 0.45l (27.5 in3) per stroke
Hlučnosť	<73 dB(A)
Rozmery (D x Š x V)	300 x 125 x 260 mm (11.8“ x 4.9“ x 10.2”)
CE Conformity	CT 30 S plne vyhovuje všetkým smerniciam CE a EMC zariadení, ktoré sa týkajú mechanickej a elektrickej bezpečnosti a elektromagnetickej kompatibility..
RoHS Conformity	CT 30 S vyhovuje smernici EÚ 2002/95/EG (RoHS).
Dôležitá poznámka	Schleuniger odporúča predložiť vzorky v prípadoch, keď existujú pochybnosti o spracovateľských schopnostiach konkrétneho stroja.
