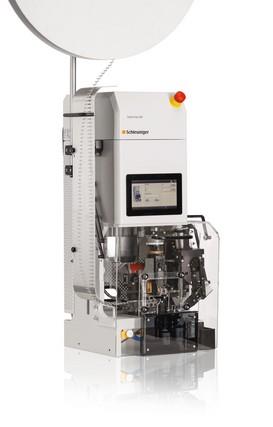

StripCrimp 208
Vysoko presný odizolovací a krimpovací stroj na spracovanie koncoviek so zadným a bočným podávaním s prierezmi od 0,05 do 6 mm² (30 až 10 AWG).
Prehľad
StripCrimp 208 je flexibilný, spoľahlivý a užívateľsky prívetivý stroj. Spája štandardné pracovné procesy spracovania káblov v jedinom stroji. Krátke vylamovacie dĺžky 22 mm (0,86") – a dokonca až 10 mm (0,39") pomocou špeciálnych nástrojov – umožňujú spracovanie senzorových aplikácií. Zaujme vysokou produktivitou a jednotnou kvalitou spracovania.
Vďaka tomu je tento odizolovací a krimpovací stroj všestranný pre mnoho aplikácií a priemyselných odvetví.
- Prehľadný 7" dotykový displej pre rýchle a jednoduché ovládanie
- Krátke vylamovacie dĺžky 22 mm (0,86") pre viacvodičové káble
- Systém rýchlej výmeny pre všetky štandardné aplikačné nástroje (aplikátory) so zadným a bočným podávaním
- Ergonomicky navrhnutá káblová svorka uľahčuje vkladanie kábla
- Opcia monitorovania krimpovacej sily
- Opcia strihania vyradených NOK kusov s monitorovaním sily krimpovania
Rozsah aplikácií
Materiál
- Diskrétny vodič
- Viacžilový kábel
Možnosti spracovania
- Krimpovanie
- Odizolovanie
- Krimpovanie a odizolovanie
- Krimpovanie viacžilového kábla
- Odizolovanie viacžilového kábla
- Krimpovanie a odizolovanie viacžilového kábla
- Viackrokové odizolovanie
Viac informácií
Vlastnosti
- Programovateľné parametre spracovania: prierez kábla, korekčná hodnota, čas zotrvania čepele, blade wayback, re-cut, dĺžka odizolovania, poloha odizolovania, viacnásobné stiahnutie, rýchlosť krimpovania
- Funkcie počítania, výber jazyka, merná jednotka, aktivácia monitorovania krimpovacej sily, pneumatické podávanie koncoviek, režimy spracovania (iba odizolovanie, len krimpovanie, odizolovanie a krimpovanie), správa používateľských účtov, diagnostické funkcie
- Elektrická spomalená rýchlosť (vľavo/vpravo) s ukazovateľom základnej polohy, funkcia automatickej základnej polohy
- Mikronastaviteľné nastavenie výšky krimpovania
Opcie
- Monitorovanie krimpovacej sily s ACO 08
- Rezačka NOK kusu s kontrolou krimpovacej sily ACO 08
- Strihač pásu koncoviek
- Pneumatický ventil na ovládanie pneumatického náradia
- Lubrikátor kontaktov
- Navíjač papiera
- Nožný pedál
- 30 mm (1,18") zdvih namiesto 40 mm (1,57") štandardného zdvihu
Technická špecifikácia
| Dĺžka odizolovania | 0.05 to 6 mm² (30 to 10 AWG) |
| Rozsah prierezu | 0.05 – 6.0 mm2 ( 30 – 10 AWG) |
Vonkajší priemer | až do 6.3 mm ( 0.25”) |
Hluk | <70 dB (A) |
Stlačený vzduch | 6 bar (87 psi) |
Napájanie | 230 V AC, optional 115 V AC, 50/60 Hz |
Rozmery | 340 x 330 x 765 mm (13.4 x 13.0 x 30.1") |
Váha | 95 kg (209 lbs.) |
CE Conformity | StripCrimp 208 je plne v súlade s CE a EMC strojovými smernicami týkajúcimi sa mechanickej a elektrickej bezpečnosti a elektromagnetickej kompatibility. |
