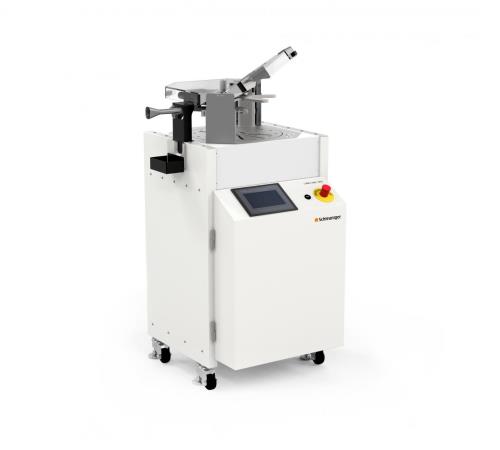

CableCoiler 1450
Erős egy serpenyős tekercselő rendszer, maximális tekercs tömege 40 kg.
Áttekintés
A CableCoiler 1450 egy egyhengeres feltekerő rendszer, amely kábel, tömlő és kemény vezetékek tekercselésére használják. Forgó kialakítású, mozgatható csapokkal a különféle tekercsátmérők beállításához. Ennek a konstrukciónak további egyedisége, a kirakodás egyszerű módja a kihúzható tárcsa segítségével és a biztonsági burkolat automatikus felemelésével. A berendezés „laza gyűrű automatikus tekercse“ módban dolgozik, integrált tartozékként utókezelő munkára vágó és csupaszológépekhez.
Alkalmazási kör
Kábelátmérő 16 mm (0.63”)-ig
Műszaki információk
| |
Anyag átmérője | 16 mm (0.63”)-ig |
Munkadarab hossza | Minimum 1,500 mm (59”) |
Tekercs átmérője | Belső átmérő 100 – 330 mm (4.0 – 13.0”)
Külső átmérő 330 mm (13.0”)-ig |
Tekercs súlya | Maximum 40 kg (88 lbs) |
Tekercs magassága | Maximum 120 mm (4.7”) |
Feltekerés sebessége | Offline: 1.5 – 4.8 m/s (4.9 – 15.7 ft./s) a tekercs átmérőjétől függ
AUTO feltekerés: A feldolgozó egységgel van összhangban |
Memória kapacitás | 1,000 feladatig |
Interfész | SMI standard (I/O jelek és információk a sebességről), Vészleállító gomb |
Tápegység | 100/115 VAC, 60 Hz, 230/240 VAC, 50 Hz, 1000 VA |
Sűrített levegőellátás | 6 bar (90 psi) |
Súly | 120 kg (266 lbs) |
Méretek (D x Š x V) | 610 x 700 x 1,400 mm (24 x 28 x 56“) |
CE megfelelősségi nyilatkozat | A CableCoiler 1450 megfelel minden CE és EMC irányelvnek, ami a mechanikai és elektromos biztonságot és az elektromágneses összeférhetőséget illeti. |
Fontos megjegyzés | Vásárlás előtt javasoljuk, hogy küldjön termékmintákat/konzultációt a berendezés alkalmasságának ellenőrzésére |
További információk
Paraméterek és feladatok
- Programozható paraméterek:
- Kábel paraméterek (átmérő, hossz offline módban)
- Feltekerés paraméterek (külső/belső átmérő)
- Állítható paraméterek (elvágástól a távolság, szinkronizálási sebesség beállítása, stb.)
- A beprogramozott paraméterek könnyen olvasható feladatokként tárolhatók (felhasználói felületen vagy vonalkód olvasón keresztül).
- A feladatok importálhatók/exportálhatók USB-n keresztül a tekercselő gépek között.
Funkció
- A tekercselő tárcsa forog, az anyagot a belső csapok körül tekercselik
- Ha a tekercselés befejeződött, a tekercselő kihúzza a feldolgozógépből az anyagot és megáll
- A tekercselő tárcsa megemelkedik és kiszabadítja a feltekert anyagot a csapok megengedésével, közben a biztonsági burkolat automatikusan kinyílik, hogy az operátor könnyen kiemelje a feltekert anyagot
- Az egyedi tekercselő rendszer kialakítása bebiztosítja a biztonságos működtetést azzal, hogy az összes forgó mozgás lenti pozícióban történnek elzárva és megfigyelés alatt.
